Einstellungen können Sie in einem Standarddialogfeld bearbeiten, auf das auf drei verschiedenen Ebenen zugegriffen werden kann.

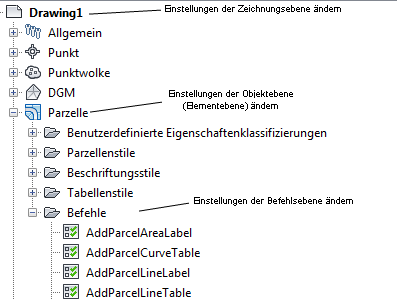

Wie in der folgenden Abbildung dargestellt werden Änderungen an den einzelnen Einstellungsebenen an verschiedenen Orten in der Struktur vorgenommen:
Einstellungen auf Zeichnungsebene
Es gibt zwei Typen von Einstellungen auf Zeichnungsebene:
- Zeichnungsübergreifende Einstellungen, darunter Einheiten und Zone, Transformationseinstellungen, Abkürzungen und Objektlayer.
- Umgebungseinstellungen, die Auswirkungen auf verschiedene Verhalten in AutoCAD Civil 3D haben. Sie können sie auf Zeichnungsebene ändern und Sie können Umgebungseinstellungen auf Objekt- oder Befehlsebene überschreiben.
Sie können auf die Einstellungen auf Zeichnungsebene zugreifen, indem Sie mit der rechten Maustaste in der Struktur Einstellungen auf den Zeichnungsnamen und dann auf klicken.

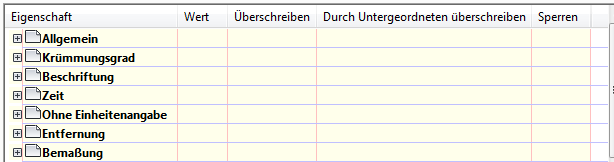

Auf der Zeichnungsebene enthält das Dialogfeld Einstellungen bearbeiten nur die Umgebungseinstellungen für die Zeichnung:
Einstellungen auf Objektebene (Elementebene)
Auf der Objektsammlungsebene in der Struktur Einstellungen können Sie alle Einstellungen des Objekttyps steuern. Ändern Sie die Objekteinstellungen auf dieser Ebene der Struktur und legen Sie Überschreibungen für Zeichnungs-Umgebungseinstellungen fest.
Sie können auf die Einstellungen auf Objekt- oder Elementebene zugreifen, indem Sie mit der rechten Maustaste in der Struktur Einstellungen auf die Objektsammlung und dann auf klicken.

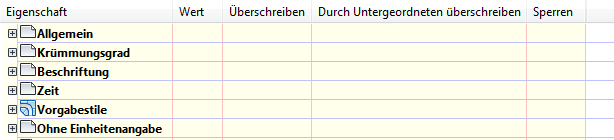

Auf der Objektebene enthält dieses Dialogfeld auch objektspezifische Einstellungen, wie z. B. Vorgabestile, die unter den allgemeinen Einstellungen aufgelistet sind:
Einstellungen auf Befehlsebene
Auf der Ebene der Befehlssammlung in der Struktur Einstellungen können Sie sowohl die Einstellungen auf Objektebene als auch die Zeichnungs-Umgebungseinstellungen überschreiben. Sie können auch befehlsspezifische Einstellungen festlegen.
Sie greifen auf die Einstellungen auf Befehlsebene zu, indem Sie die Befehlssammlung für einen Objekttyp in der Struktur Einstellungen erweitern, mit der rechten Maustaste auf den Befehl und dann auf klicken.

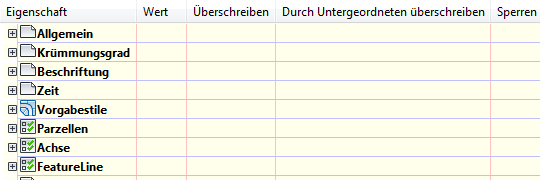

Auf der Befehlsebene enthält dieses Dialogfeld auch befehlsspezifische Einstellungen, wie z. B. Einstellungen für Parzellen und Achsen, die vom CreateSite-Befehl verwendet werden.
Im Folgenden werden die Steuerelemente im Dialogfeld Einstellungen bearbeiten zusammengefasst:
- Verwenden Sie +/-, um die Einstellungen in der Kategorie anzuzeigen oder auszublenden.
- In der Spalte Wert können Sie einen Wert für eine Einstellung angeben.
- Die Spalte Überschreiben weist darauf hin, dass der Standardwert für die Einstellung geändert wurde.
- Die Spalte Durch Untergeordneten überschreiben ist ein Hinweis darauf, ob die Einstellung auf einer niedrigeren Ebene der Struktur Einstellungen überschrieben wurde.
- Verwenden Sie die Spalte Sperren, um zu bestimmen, ob eine Einstellung auf einer niedrigeren Ebene der Einstellungsstruktur geändert werden kann oder nicht.
