So beschriften Sie Achssegmente

Um die Beschriftung zu platzieren, geben Sie die Achse und die Komponente in der Zeichnung an, beispielsweise ein Linien-, Bogen- oder Übergangsbogensegment. Wählen Sie entweder ein Einzelsegment oder einen Schnittpunkt aus, oder beschriften Sie die ganze Achse unter Verwendung der Mehrfachoptionen.

Anmerkung: Gleisachsen können entweder mithilfe der Länge der tatsächlichen Geometrie des Bogens oder der Sehnenlänge gemessen werden. Wenn Sie eine Bogenlänge einer allgemeinen Bogenbeschriftung verwenden, gibt der Wert in der Bezeichnung stets die Länge der tatsächlichen Geometrie des Bogens und nicht die Sehnenlänge an. Zur Beschriftung der Sehnenlänge eines Bogens müssen Sie einen Ausdruck zum Festlegen der Sehnenlänge verwenden.

Übungslektion: Manuelles Beschriften von Objekten

So beschriften Sie mehrere Achsliniensegmente

Sie können alle Linien, Bogen und Übergangsbogen auf der Achse mit den Linien-, Bogen- und Übergangsbogen-Beschriftungsstilen automatisch beschriften.

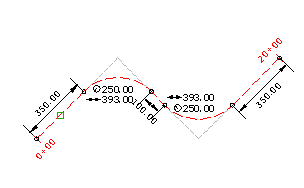

Beschriftungen werden auf allen Linien-, Bogen- und Übergangsbogenobjekten der ausgewählten Achse platziert.

  1. Klicken Sie auf Registerkarte BeschriftenGruppe Beschriftungen und TabellenMenü Beschriftungen hinzufügenAchseAchsbeschriftungen hinzufügen.
  2. Vergewissern Sie sich, dass im Dialogfeld Beschriftungen hinzufügen in der Liste Element das Element Achsen angezeigt wird.
  3. Wählen Sie in der Liste Beschriftungstyp den Eintrag Mehrfachsegment.
  4. Geben Sie Beschriftungsstile für Linie, Bogen und Übergangsbogen an.
  5. Klicken Sie auf Hinzufügen. Wählen Sie in der Zeichnung die Achse aus.

    An allen Geraden, Bogen und Übergangsbogen in der Achse werden Beschriftungen angezeigt.

So beschriften Sie Achsliniensegmente

Fügen Sie Beschriftungen mit einem einzelnen Segment zu Linien, Bogen oder Übergangsbogen mit den gleichnamigen Beschriftungsstilen für diese Komponenten hinzu.

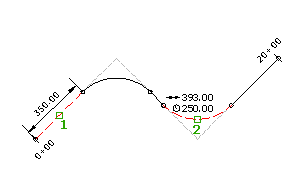

Beschriftungen werden auf den ausgewählten Linien- (1), Bogen- (2) oder Übergangsbogenobjekten platziert.

  1. Klicken Sie auf Registerkarte BeschriftenGruppe Beschriftungen und TabellenMenü Beschriftungen hinzufügenAchseEinzelsegment.
  2. Wählen Sie eine Position auf der Achslinie bzw. auf dem Segment für die Beschriftung aus.
  3. Wählen Sie in der Liste Beschriftungstyp den Eintrag Einzelsegment.
  4. Geben Sie Beschriftungsstile für Linie, Bogen und Übergangsbogen an.
  5. Klicken Sie auf Hinzufügen. Wählen Sie in der Zeichnung die Achse aus.
  6. Wählen Sie in der Zeichnung die zu beschriftenden Segmente aus.
