So arbeiten Sie mit Achsenschnittpunktbeschriftungen

Sie können einzelne Schnittpunkte beschriften oder mit dem Befehl Mehrfachschnittpunkt alle Punkte beschriften. Mit dem Befehl Mehrfachschnittpunkt werden die TS-Punkte aller schneidenden Tangenten zusammen mit den TS-Punkten für alle Bogen und für alle Übergangsbogen-Bogen-Übergangsbogen-Gruppen beschriftet.

Schnittpunktbeschriftungen können zu impliziten Schnittpunkten nur hinzugefügt werden, wenn die impliziten Schnittpunkte sichtbar sind.

Dieser Beschriftungstyp ist von der Schnittpunktachsen-Eigenschaft betroffen. Die Anzahl der verfügbaren TS-Beschriftungen hängt von der angegebenen Option ab.

Anmerkung: Mit dem Befehl Mehrfachschnittpunkt können keine Festelemente vom Typ Übergangsbogen beschriftet werden.

So fügen Sie mehrere Schnittpunktbeschriftungen hinzu

Sie können Beschriftungen an jedem Schnittpunkt (TS-Punkt) der Achse hinzufügen, einschließlich des tatsächlichen Schnittpunkts zweier Tangenten sowie der virtuellen Positionen des TS-Punkts für Bogen und Übergangsbogen-Bogen-Übergangsbogen-Gruppen.

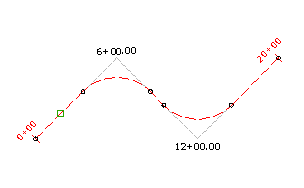

Beschriftungen werden an allen Schnittpunkten auf der ausgewählten Achse platziert.

  1. Klicken Sie auf Registerkarte Beschriften Gruppe Beschriftungen und TabellenMenü Beschriftungen hinzufügenAchseMehrfachschnittpunkt.
  2. Wählen Sie die zu beschriftende Achse aus.

So fügen Sie Schnittpunkt-Beschriftungen hinzu

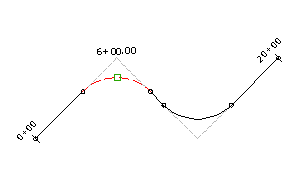

Fügen Sie Schnittpunktbeschriftungen ausgewählten Schnittpunkten auf der Achse hinzu.

Sie können den Tangentenschnittpunkt oder die Eigenschaften von Bogen, Übergangsbogen und Bogengruppen in einem Schnittpunkt beschriften.

  1. Klicken Sie auf Registerkarte BeschriftenGruppe Beschriftungen und TabellenMenü Beschriftungen hinzufügenAchseSchnittpunkt.
  2. Wählen Sie den zu beschriftenden Schnittpunkt.
