So erstellen Sie Punkte an einem Entfernung/Achse-Schnittpunkt

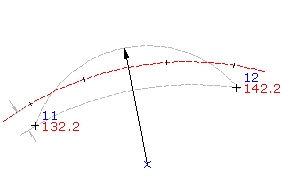

Erstellt einen Punkt am Schnittpunkt einer Richtungslinie und einer Achse.

Der Schnittpunkt befindet sich an dem Punkt, an dem die radiale Entfernung von einem bestimmten Punkt die Achse kreuzt.

1. Wählen Sie Einstellungen, und erstellen Sie Stile, Layer, Punktgruppen und Beschreibungsschlüssel.
2. Registerkarte Start Gruppe Geländedaten erstellen Menü Punkte Punkte erstellen - Schnittpunkte Entfernung/Achse
3. Wählen Sie ein Achsobjekt.
4. Geben Sie den Versatzabstand mit einem der folgenden Schritte an:
   • Geben Sie einen Abstand ein.
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie mithilfe von transparenten Befehlen einen Punkt fest, um den Versatz zu definieren.
5. Geben Sie den radialen Punkt mit einem der folgenden Schritte an:
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie den Punkt mithilfe von transparenten Befehlen fest.

   In der Zeichnung wird jeder Schnittpunkt durch ein X gekennzeichnet. Wenn nur ein Schnittpunkt gefunden wird, wird der Punkt automatisch erstellt.

6. Geben Sie den Radius mit einem der folgenden Schritte an:
   • Geben Sie einen Abstand ein.
   • Wählen Sie einen Punkt in der Zeichnung aus.
   • Legen Sie mithilfe von transparenten Befehlen einen Punkt fest, um den Versatz zu definieren.
7. Geben Sie den Schnittpunkt mit einem der folgenden Schritte an:
   • Klicken Sie neben dem X, an dem Sie den Punkt erstellen möchten.
   • Geben Sie A ein, um an beiden Schnittpunkten Punkte zu platzieren.
8. Geben Sie eine Beschreibung ein, oder drücken Sie die EINGABETASTE, um die Beschreibung zu überspringen.
9. Geben Sie für den Punkt eine Höhe ein, oder drücken Sie die EINGABETASTE, um die Höheneingabe zu überspringen.

Anmerkung: Viele Faktoren haben auf die Anzeige des Punkts Einfluss. Weitere Informationen finden Sie unter So steuern Sie die Darstellung von Punkten in einer Zeichnung.
