Informationen zu Standard-Profilartcodes für Querschnittsbestandteile

Die Darstellung und das Verhalten der Shape-Komponenten in den Querschnittsbestandteilen von AutoCAD Civil 3D wird über einen Satz von Standardcodes definiert.

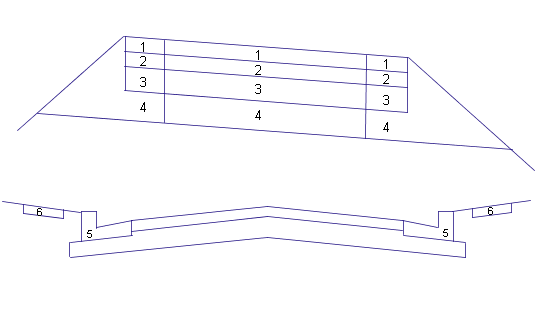

Die folgende Abbildung zeigt die Position einiger Standardprofilartcodes bei Querschnittsbestandteilen, die eine baulich nicht getrennte Straße mit Bord- und Rinnstein definieren.

Baulich nicht getrennte Straße mit Bord- und Rinnstein

In der Tabelle unten werden die in der Beispielquerschnittsabbildung verwendeten Standardprofilartcodes genannt und beschrieben.

Profilartcodes

No.

Code

Beschreibung

1

1. Schicht (z.B. Deckschicht)

Geschlossene Profilart zwischen der Deckschicht und der ersten Fahrspurbelagoberfläche bei befestigten Querprofilen.

2

2. Schicht (z.B. Zwischenschicht)

Geschlossene Profilart zwischen der Deckschicht und der zweiten Fahrspurbelagoberfläche bei befestigten Querprofilen.

3

Basis

Geschlossene Profilart zwischen der zweiten Fahrspurbelagoberfläche und der Basisoberfläche bei befestigten Querprofilen.

4

Tragschicht

Geschlossene Profilart zwischen der Basisoberfläche und der Tragschichtoberfläche bei befestigten Querprofilen.

5

Bordstein

Geschlossene Fläche innerhalb eines Bordsteins oder Bord- und Rinnsteins aus Beton.

6

Gehweg

Geschlossene Fläche innerhalb eines Betongehwegs.

Sie können alle tatsächlichen Codenummern, die Codenamen und kurze Codebeschreibungen anzeigen, indem Sie in einem Texteditor die Datei in folgendem Verzeichnis öffnen: C:\ProgramData\Autodesk\C3D <Version>\deu\C3DStockSubassemblyScripts.codes.
