Es ist einfach, Layoutprojekte von Inventor und AutoCAD abzugleichen. Bestimmen Sie zu Anfang einfach für jede AutoCAD-Layoutzeichnung eine Inventor-Projektdatei, um eine nahtlose Synchronisation vorzubereiten. Diese Funktion ist praktisch für Benutzer, die mit mehreren Layouts gleichzeitig arbeiten und unterschiedliche Objektbibliotheken in verschiedenen Layouts verwenden.
Hier sehen Sie, wie es funktioniert:

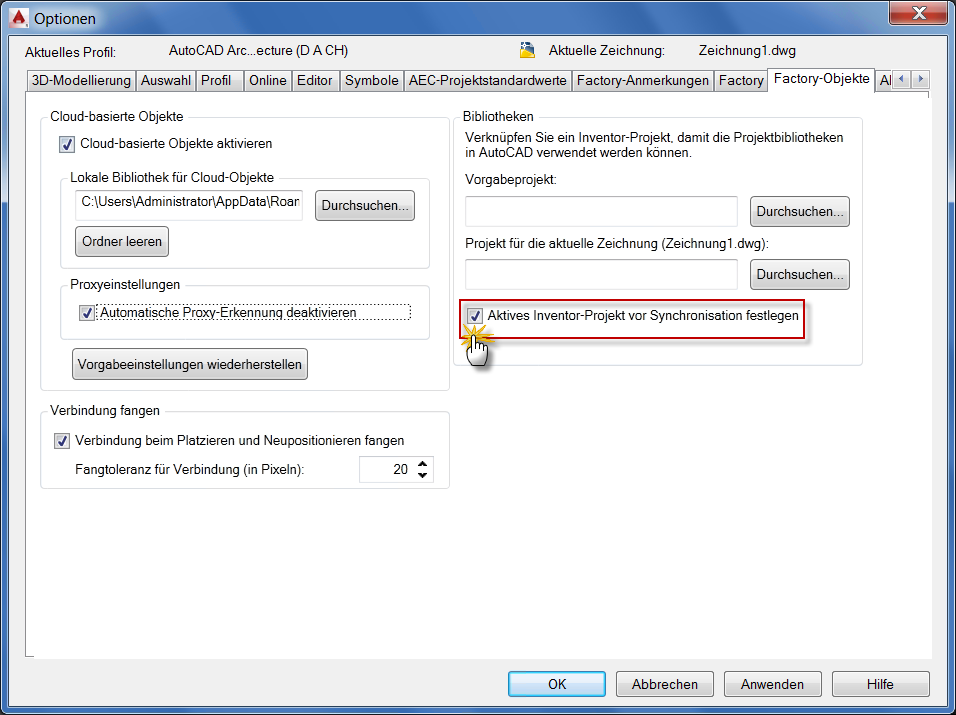

Legen Sie die der DWG-Datei zugeordnete Projektdatei in AutoCAD fest.

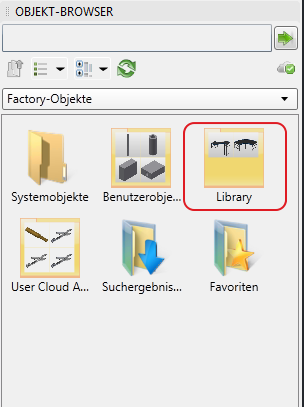

In AutoCAD verwendet der Factory-Objekt-Browser die der DWG-Datei zugeordnete Projektdatei, um die zugehörigen Objekte anzuzeigen (wenn in der Projektdatei eine Bibliothek konfiguriert ist).

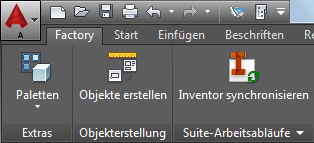

Beim Synchronisieren von AutoCAD mit Inventor dient die der DWG-Datei zugeordnete Projektdatei dazu, die aktuelle Projektdatei in Inventor festzulegen.
Bestätigen Sie Ihre Änderungen, wenn das Dialogfeld angezeigt wird. Ihre 2D-Zeichnung wird dann anhand des in AutoCAD bestimmten Projekts mit dem 3D-Modell synchronisiert.
Entsprechend wird, wenn Sie Inventor mit AutoCAD synchronisieren, die Inventor-Projektdatei mit der DWG-Datei synchronisiert.
