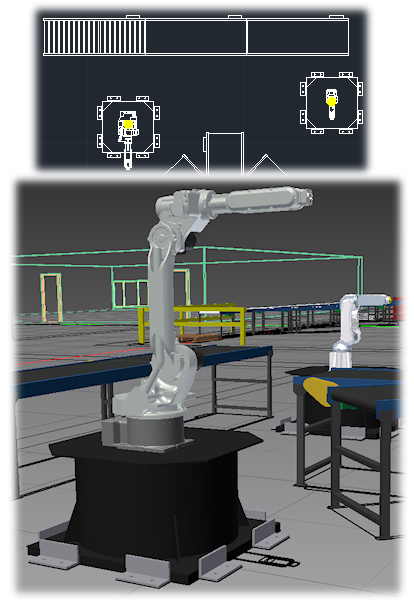

Inventor Factory bietet eine Reihe von Suite-Arbeitsabläufen zum Erstellen einer bidirektionalen assoziativen Verknüpfung zwischen einem dreidimensionalen Factory-Layout und einer zweidimensionalen AutoCAD-Zeichnung. Diese Verknüpfung, auch als Layout Sync bezeichnet, kann zwischen Inventor und AutoCAD Architecture oder AutoCAD Mechanical erstellt werden.
Unter Suite-Arbeitsabläufe finden Sie die folgenden vier Befehle:
- AutoCAD synchronisieren: Startet AutoCAD und erstellt aus einem geöffneten dreidimensionalen Inventor Factory-Layout ein zweidimensionales Zeichnungslayout.
- Aus AutoCAD erstellen: Erstellt aus einem vorhandenen zweidimensionalen AutoCAD-Layout ein neues dreidimensionales Factory-Layout. Anmerkung: Dieser Befehl hat dieselbe Funktion wie der Befehl Neues Layout aus DWG aus der Gruppe Factory-Start.
- Aus AutoCAD aktualisieren: Alle Änderungen, die am zweidimensionalen AutoCAD-Layout vorgenommen werden, werden auf das Inventor Factory-Layout übertragen.
- Verknüpfung mit AutoCAD lösen: Löst die assoziative Verknüpfung zwischen einem AutoCAD- und einem Inventor-Layout.
