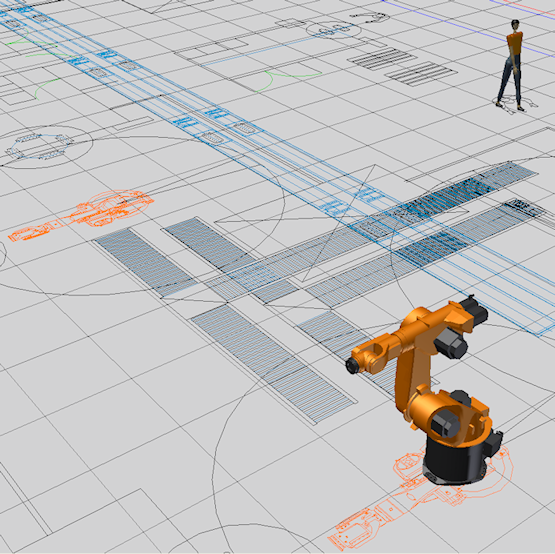

In AutoCAD kann eine 2D-Zeichnung eines Factory-Grundflächen-Layouts erstellt werden, auf der alle Factory-Komponenten und Mitarbeiter an ihren richtigen Positionen dargestellt werden. Die Zeichnung kann auch in einem anderen CAD-Programm erstellt werden, das in der Lage ist, eine Datei im DWG-Format auszugeben. Mit dem Befehl DWG-Überlagerung hinzufügen kann die Zeichnung in Inventor Factory über die Factory-Grundfläche gelegt werden, um als Fanghilfe zum genauen Platzieren von 3D-Factory-Objekten zu dienen.
Nach dem Platzieren können Sie mit der rechten Maustaste auf den Knoten DWG-Overlay klicken, um im Baugruppen-Browser ein Kontextmenü mit mehreren Optionen anzuzeigen. Die Zeichnung kann über dieses Menü repositioniert, skaliert, gedreht, zugeschnitten oder gelöscht werden. Die Sichtbarkeit der Zeichnungs-Layer kann ebenso ein- oder ausgeschaltet werden. In der Überlagerung enthaltene zweidimensionale AutoCAD Factory-Objekte können mithilfe der Option 3D-Objekte automatisch platzieren durch dreidimensionale Inventor Factory-Objekte ersetzt werden. Das Kontextmenü enthält auch die Option zum Öffnen der Überlagerung direkt in AutoCAD (alle Versionen von AutoCAD werden unterstützt).
