Sie können AutoCAD Civil 3D-Daten in das InfraWorks-Modell importieren, indem Sie eine AutoCAD Civil 3D-DWG-Datei als eine Datenquelle verknüpfen. Ein AutoCAD Civil 3D-Benutzer kann InfraWorks-Modelldaten in AutoCAD Civil 3D importieren, indem ein lokales InfraWorks-Modell oder eine aus InfraWorks exportierte IMX-Datei referenziert wird.
 |
 |

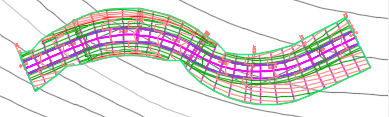

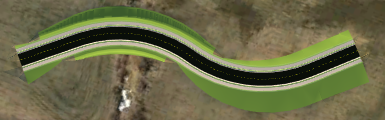

| Detail eines 3D-Profilkörpers in einer AutoCAD Civil 3D-Zeichnung. | Entwurfsstraße, die in InfraWorks angezeigt wird und Achs- und Trassendaten von der gleichen Zeichnung verwendet. |
Zusammenfassung des Arbeitsablaufs für den Datenaustausch
In InfraWorks
- Erstellen des konzeptuellen Entwurfs
In AutoCAD Civil 3D
- Öffnen des Modells (gesamtes Modell oder ein angegebener relevanter Bereich)
- Auswählen der Modellobjekte, die konfiguriert und in eine Civil 3D-Zeichnung importiert werden sollen
- Abschließen des detaillierten Entwurfs der ausgetauschten Objekte
In InfraWorks
- Verknüpfen der AutoCAD Civil 3D-Zeichnung mit dem Modell als eine Datenquellendatei
- Auswählen der Datentypen, die zum Modell hinzugefügt werden sollen, und Anzeigen der entsprechenden konvertierten Versionen
- (Optional) Stilisieren der Anzeige der Modellobjekte mithilfe angepasster Stilregeln
Wichtig:
Weitere Informationen erhalten Sie unter Informationen zum Austauschen von Daten zwischen AutoCAD Civil 3D und Autodesk InfraWorks
Dieses AutoCAD Civil 3D-Online-Hilfethema enthält wichtige und ausführliche Informationen für InfraWorks-Benutzer sowie für AutoCAD Civil 3D-Benutzer. Dieses Hilfethema enthält folgende Informationen:
- Arbeitsablauf
- Anforderungen der jeweiligen Anwendung
- Koordinatensysteme und Maßeinheiten
- Zwei Tabellen, die Objekt- und Datentypkonvertierung zwischen Anwendungen sowie Anmerkungen zum Verhalten der Objekte, Einstellungen und Einschränkungen enthalten
Schreibgeschützte Entwurfsstraßen beim Hinzufügen komplexer Geometrie in Civil 3D
AutoCAD Civil 3D unterstützt einige Geometrieelemente, die InfraWorks nicht unterstützt. Wenn eine Civil 3D-Achse nicht von InfraWorks unterstützte Geometrie enthält, wird die Entwurfsstraße zwar angezeigt, aber kann nicht bearbeitet werden. Sie können dennoch andere Vorgänge für diese Objekte durchführen, beispielsweise Gebietsanalyse und Drehbücher. Ausführliche Informationen erhalten Sie unter Informationen zum Verhalten von Achs- und Längsschnitt-Objekttypen beim Austauschen von Daten zwischen AutoCAD Civil 3D und InfraWorks.
Nehmen Sie Änderungen an Entwurfstraßenobjekten, die von Civil 3D importiert wurden, in der Civil 3D-Zeichnung vor. Anschließend können Sie die überarbeitete Zeichnung in InfraWorks erneut importieren.
Rohrverbinder-Komponentenkatalog in Drainage Design
Autodesk Drainage Design für InfraWorks 360 verwendet einen neuen vorgabemäßigen Komponentenkatalog mit Komponentenobjekten für Rohrverbinder (Schächte und Zuläufe). Wenn die Benutzer beider Anwendungen Komponenten aus diesem Katalog verwenden und diese Objekte erneut in InfraWorks importieren, kann InfraWorks sie mithilfe realistischer Visualisierung anzeigen und Civil 3D-Entwurfsarbeiten beibehalten. (Der Versorgungseinrichtungstyp sollte für diese in Civil 3D importierten Entwässerungsobjekte automatisch festgelegt werden.)
Wenn die Komponenten im Katalog nicht übereinstimmen, zeigt InfraWorks Rohrverbinderobjekte mit allgemeinen, stilbasierten Objekten an.
