Der nächste Schritt besteht in der Bearbeitung der beiden zylindrischen Senkungen in der linken und rechten oberen Ecke des Bauteils.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe 2D Fräsen
2D-Bohrfräsen
.
Registerkarte Werkzeug
- Klicken Sie auf der Registerkarte Werkzeug auf die Schaltfläche
, und wählen Sie das Werkzeug #2 - Ø8 mm flat aus der Bibliothek aus. - Klicken Sie auf
, um das Dialogfeld Werkzeugbibliothek zu schließen.
Registerkarte Geometrie
- Klicken Sie auf die Registerkarte Geometrie. Die Schaltfläche Auswahl zylindrische Fläche muss aktiv sein. Wählen Sie die zylindrischen Flächen der zwei Bohrungen mit dem größten Durchmesser an den oben liegenden Ecken des Bauteils aus.
- Vergrößern Sie gegebenenfalls die Ansicht, und klicken Sie auf eine beliebige Stelle auf der zylindrischen Fläche der oberen großen Bohrung.
- Führen Sie dieselbe Aktion durch, um die andere Bohrung in der gegenüber liegenden Ecke auszuwählen.
Registerkarte Strategieeinstellungen
- Klicken Sie auf die Registerkarte Strategieeinstellungen. Hier wird gesteuert, wie der helikale Werkzeugweg berechnet wird.
- Ändern Sie den Wert für Steigung auf 2.0 mm.
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf
, oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

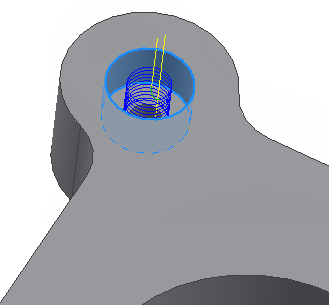

Der Werkzeugweg wird nun berechnet und im Grafikfenster angezeigt.
Fahren Sie mit den Bohrungen fort...
