Schruppen der Außenseite des Bauteils

Verwenden Sie eine Strategie 3D Adaptive Clearing zum Schruppen der Außenseite des Bauteils.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte CAM Gruppe 2D-Fräsen 2D-Adaptive .

Registerkarte Werkzeug + Informationen

1. Stellen Sie sicher, dass #1 - Ø1/4" flat immer noch das aktuelle Werkzeug ist.

Registerkarte Geometrie

Es kann hilfreich sein, zunächst die Ansicht einer Ecke des Bauteils zu vergrößern, um die Profilauswahl zu erleichtern.

1. Klicken Sie auf die Registerkarte Geometrie, und stellen Sie sicher, dass die Schaltfläche Taschenauswahl aktiv ist.

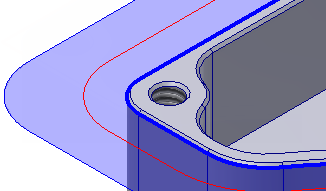

2. Wählen Sie das Außenprofil aus, wie in der folgenden Abbildung gezeigt:





Registerkarte Höheneinstellungen

1. Klicken Sie auf die Registerkarte Höheneinstellungen.
2. Wählen Sie im Dropdown-Menü Unterkante/Endhöhe der Bearbeitung die Option Von Unterkante Modell aus.
3. Legen Sie den Wert für Unterkanten-Offset auf -0,01 Zoll fest.

Starten der Berechnung

1. Klicken Sie auf , oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um 2D-Adaptive zu beenden und den Werkzeugweg zu erzeugen.

Fahren Sie fort mit der Endbearbeitung der Außenseite des Bauteils...
