Drei der Bohrungen haben kleine Kegelsenkungen, die in einer einzigen Bohren-Operation mit einem Fasensenker bearbeitet werden können.
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte CAM
Gruppe Bohren
Bohren
.
Registerkarte Werkzeug + Informationen
- Klicken Sie auf der Registerkarte Werkzeug + Informationen auf die Schaltfläche
. - Wählen Sie aus der Werkzeugbibliothek Beispielbibliotheken > Lernprogramm das Werkzeug #60 - Ø10 mm 90° countersink aus.
- Klicken Sie auf
, um das Dialogfeld Werkzeugbibliothek zu schließen.
Registerkarte Geometrie
- Aktivieren Sie das Kontrollkästchen Gleichen Durchmesser wählen.
- Wählen Sie die konisch versenkte Fläche einer der Bohrungen.
Die konisch versenkten Flächen der beiden anderen Bohrungen werden automatisch ausgewählt, da diese mit der ersten identisch sind.
Starten der Berechnung
- Klicken Sie unten im Dialogfeld Operation auf
, oder klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie im Minimenü auf OK, um die automatische Berechnung des Werkzeugwegs zu starten.

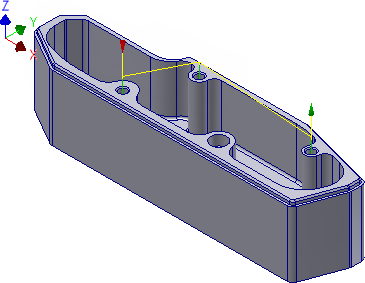

Der Werkzeugweg sollte der folgenden Abbildung entsprechen:
Fahren Sie fort mit Bearbeiten der Fase...
