Definiert die Erweiterung einer Biegung in einem Blechbauteil
Zugriff
Auf der Registerkarte Form der Blechelement-Dialogfelder Fläche, Biegung und Konturlasche
- Biegung entlang Seitenfläche dehnen

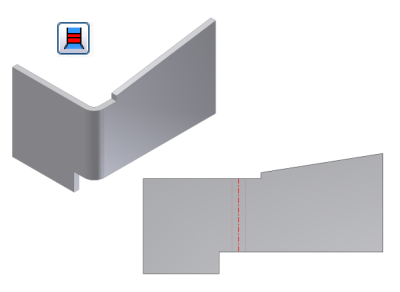

- Dehnt das Material entlang der Flächen an den Seiten der durch die Biegung verbundenen Kanten statt lotrecht zur Biegeachse. Diese Option ist nützlich, wenn die seitlichen Kanten von Flächen nicht lotrecht sind. In der folgenden Abbildung wird mit den Optionen jeweils die gleiche Biegung erstellt. Die erste Abbildung zeigt die an der seitlichen Fläche ausgerichtete Biegungserweiterung. Vergleichen Sie den Bereich der Abwicklung auf beiden Seiten der Biegezone.
- Gedehnte Biegung lotrecht zu Seitenfläche
- Dehnt Material lotrecht zur Seitenfläche (Vorgabe), wie in der folgenden Abbildung gezeigt. Beachten Sie den Bereich der Abwicklung zu beiden Seiten der Biegezone, und vergleichen Sie diesen mit dem entsprechenden Bereich in der vorherigen Abbildung.
