Block

Zusammenfassung

Dieses Design definiert ein einfaches rechteckiges Parallelepiped bzw. einen dreidimensionalen Quader. Block übernimmt aus dem Design solidMixin Regeln mit typischen Masseneigenschaften für Volumenkörper. Das Block-Design unterstützt eine einfache Art der Abhängigkeitspositionierung. Es verfügt über viele Regeln, die Punkte (z. B. Flächenmittelpunkte) definieren, die zur Zuordnung von anderen Punkten verwendet werden können. Zur Erstellung eines Blockexemplars ist mindestens die Angabe der Breite (x-Richtung), der Länge (y-Richtung) und der Höhe (z-Richtung) erforderlich.

Mixins

BlockMixin

SolidMixin

InkStrokedMixin

Der vollständige Satz kanonischer Werte, Parameter, Regeln, Methoden und Gruppenregeln wird unter BlockMixin und SolidMixin beschrieben.

Beispiel 1

Name:	Block_Ex01
Design:	acDrawingDocument

Untergeordneter Name:	block_1
Untergeordnetes Design:	:block
Name	Typ	Angegeben
Height	Number	1
length	Number	3
width	Number	5
color	String	"jungle green"

Beispiel 2

Name:	block_Ex02
Design:	block acDrawingDocument
Name	Typ	Formel
height	Number	3
length	Number	1.5
width	Number	2
pointList	list	{v000, _ v000 + unitZ * height * 1 / 8, _ vA00 + unitZ * height * 1 / 8, _ vA00 + unitZ * height * 7 / 8, _ v000 + unitZ * height * 7 / 8, _ v001, _ v101, _ v100 + unitZ * height * 7 / 8, _ vB00 + unitZ * height * 7 / 8, _ vB00 + unitZ * height * 1 / 8, _ v100 + unitZ * height * 1 / 8, _ v100}
vA00	point	v000 + unitX * width * 4 / 9
vB00	point	v000 + unitX * width * 5 / 9

Untergeordneter Name:	extrudedOutline
Untergeordnetes Design:	:ExtrudedSolid
Name	Typ	Angegeben
profile	Part	outline
height	Number	Me.length
extrudeDirection	Vector	Me.unitY
color	String	"plum"

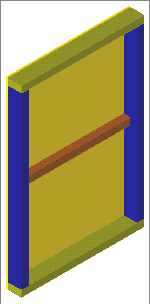

Beispiel 3

Name:	block_Ex03
Design:	acDrawingDocument
Name	Typ	Formel
panelMajor	Number	48
panelMinor	Number	32
panelDepth	Number	4
sectionMajor	Number	panelDepth - panelLength
sectionMinor	Number	sectionMajor / 2

Untergeordneter Name:	panel
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panelMinor
height	Number	panelMajor
length	Number	0.5
color	String	"dandelion"

Untergeordneter Name:	sideTop
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panel.width
height	Number	sectionMinor
length	Number	sectionMajor
v011	point	panel.v001
color	String	"olive green"

Untergeordneter Name:	sideBottom
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panel.width
height	Number	sectionMinor
length	Number	sectionMajor
v011	point	panel.v000
color	String	"olive green"

Untergeordneter Name:	sideLeft
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panel.height - 2 * sectionMinor
height	Number	sectionMinor
length	Number	sectionMajor
eTopLeft	point	sideTop.eBottomLeft
color	String	"navy blue"

Untergeordneter Name:	sideRight
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panel.height - 2 * sectionMinor
height	Number	sectionMinor
length	Number	sectionMajor
eTopRight	point	sideTop.eBottomRight
color	String	"navy blue"

Untergeordneter Name:	middle
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panel.height - 2 * sectionMinor
height	Number	sectionMinor
length	Number	sectionMajor
eLeftRear	point	sideLeft.eRightRear
color	String	"copper"

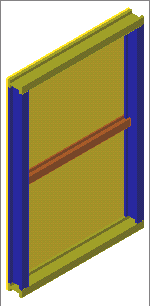

Beispiel 4

Name:	block_Ex04
Design:	acDrawingDocument
Name	Typ	Formel
panelMajor	Number	48
panelMinor	Number	32
panelDepth	Number	4
sectionMajor	Number	panelDepth - panelLength
sectionMinor	Number	sectionMajor / 2

Untergeordneter Name:	panel
Untergeordnetes Design:	:Block
Name	Typ	Angegeben
width	Number	panelMinor
height	Number	panelMajor
length	Number	0.5
color	String	"dandelion"

Untergeordneter Name:	sideTop
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
width	Number	sectionMinor
height	Number	sectionMajor
length	Number	panel.width
matingPoint	point	panel.v001
localMatingPointName	Name	:v001
xDirection	Vector	-unitZ
yDirection	Vector	unitX
color	String	"olive green"

Untergeordneter Name:	sideBottom
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
width	Number	sectionMinor
height	Number	sectionMajor
length	Number	panel.width
matingPoint	point	panel.v000
localMatingPointName	Name	:v000
xDirection	Vector	-unitZ
yDirection	Vector	unitX
color	String	"olive green"

Untergeordneter Name:	sideLeft
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
width	Number	sectionMinor
height	Number	sectionMajor
length	Number	panel.height - 2 * sectionMinor
matingPoint	point	sideTop.eRightFront
localMatingPointName	Name	:eLeftRear
xDirection	Vector	unitX
yDirection	Vector	unitZ
color	String	"navy blue"

Untergeordneter Name:	sideRight
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
width	Number	sectionMinor
height	Number	sectionMajor
length	Number	panel.height - 2 * sectionMinor
matingPoint	point	sideTop.eRightRear
localMatingPointName	Name	:eRightRear
xDirection	Vector	unitX
yDirection	Vector	unitZ
color	String	"navy blue"

Untergeordneter Name:	middle
Untergeordnetes Design:	:block_Ex02
Name	Typ	Angegeben
width	Number	sectionMinor
height	Number	sectionMajor
length	Number	panel.width - 2 * sectionMinor
matingPoint	point	sideLeft.eBottomRight
localMatingPointName	Name	:eBottomFront
xDirection	Vector	-unitZ
yDirection	Vector	unitX
color	String	"copper"
