Weist die Namenszeichenfolgen geometrischen Objekten (Flächen, Kanten und Scheitelpunkten) eines Volumenkörpers zu.
- Zugriff
- Klicken Sie in der Multifunktionsleiste auf die Registerkarte Werkzeuge
, Gruppe ETO, und klicken Sie auf den Objektbenennungs-Editor. Das Dialogfeld wird angezeigt.
- Objekt benennen
- Fügt der Liste im Dialogfeld Objektbenennungs-Editor ein Objekt hinzu.
- Objektname
- Listet die Dateinamen aller Bauteile und darunter die Namen der zugehörigen Objekte auf.
Bei einer Baugruppe wird der Name der Variantenbauteildatei angezeigt, die Intent in der Intent-Baugruppe als Exemplar des Teilefamilienbauteils (ursprüngliche Bauteildatei) verwendet. In einer Intent-Baugruppe können Sie keine Objektnamen bearbeiten oder hinzufügen.
-
- Aktiviert bzw. deaktiviert einen Objektnamen in der Inventor-Anzeige.

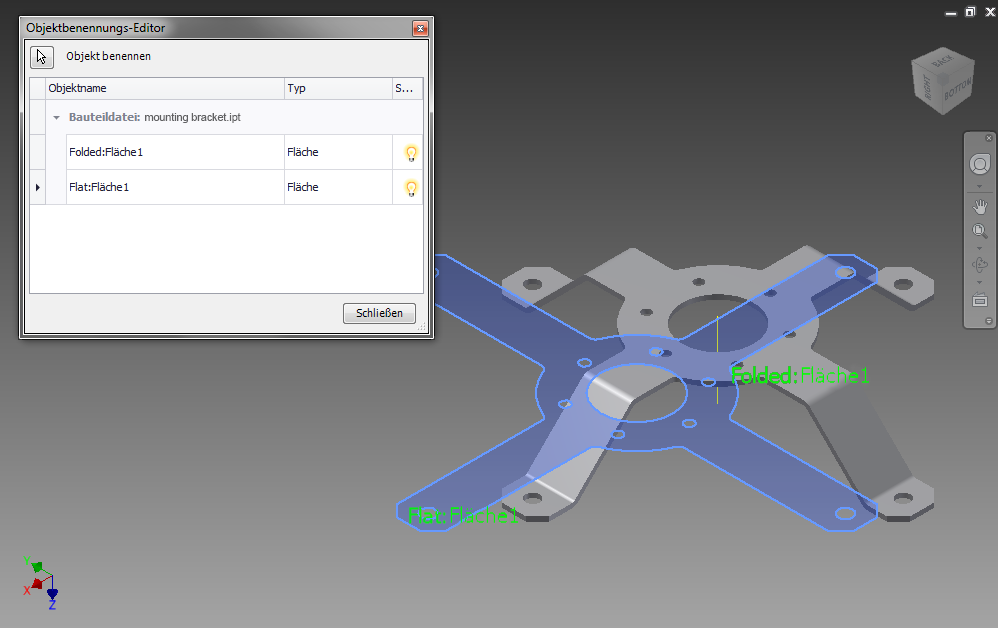

Anmerkung: Der Objektbenennungs-Editor unterstützt die Benennung von Objekten in einer Abwicklung. Im Editor sind sowohl die Namen für abgewickelte als auch für gefaltete Umgebungen zusammengefasst, d. h., der gleiche Name kann in beiden Umgebungen nur einmal verwendet werden. Allerdings lässt sich im Editor nicht feststellen, zu welcher Umgebung ein Name gehört. Wie in folgender Abbildung gezeigt, können Sie jedoch Objekte in einer Umgebung markieren, während Sie eine andere betrachten.
