Bemaßungen oder andere Maßangaben, die Sie einem Modell hinzufügen, werden zu Parametern des Modells.

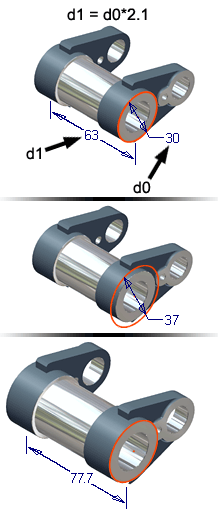

Parameter können die Größe und Form von Elementen definieren. Sie können beispielsweise die Größe einer Platte als Höhe = Breite/2 festlegen, indem Sie Gleichungen zum Definieren der Beziehungen zwischen Parametern verwenden.
Vor Bemaßungen, die durch eine Gleichung berechnet werden, steht das Präfix fx.
Sie können Parameter auch definieren, um Bemaßungen entsprechend funktionaler Anforderungen zuzuweisen. Sie können beispielsweise die Querschnittfläche eines Bauteils so definieren, dass sie über bestimmte Proportionen verfügt und einer bestimmten Last standhält (Fläche = Belastung/Materialstärke*Sicherheitskoeffizient). Sie können eine Tabellenkalkulation mit einem Bauteil verknüpfen und die Parameter direkt aus Zellen in der Tabelle heraus steuern. Parameter können auch in die Stückliste und in die Teileliste exportiert werden.
Verwenden Sie den Befehl Parameter, um Parameter in der Parametertabelle anzuzeigen und zu bearbeiten, benutzerdefinierte Parameter zu erstellen und eine Tabellenkalkulation, die Parameterwerte enthält, zu verknüpfen.
Sie können bestehende Parameter umbenennen, ihre Werte ändern oder ihnen Kommentare hinzufügen. Sie können auch Benutzerparameter definieren, die in dem Bauteil verwendet werden sollen.
Parametertypen
Modellparameter
Modellparameter werden automatisch erstellt, wenn Sie eine Skizzenabmessung oder andere Messung definieren, oder ein Element erstellen. Diesen Parametern sind bestimmte Standardnamen zugewiesen, wie zum Beispiel d0, d1, d2, Sie können die Standardnamen jedoch mit aussagekräftigeren Namen überschreiben. In Bearbeitungsfelder können Sie Ausdrücke eingeben, mit denen die Parameternamen und -werte definiert werden.
Beide Parameterarten können Werte zuweisen und Beziehungen zwischen den Elementen eines Modells herstellen.
Benutzerparameter
Sie können Benutzerparameter erstellen, die allgemeiner als die Modellparameter sind und für die Wiedergabe funktionaler Anforderungen verwendet werden können. Benutzerparameter können auch durch eine Tabellenkalkulation gesteuert werden.
Benutzerdefinierte Parameter werden in Gleichungen verwendet. Wenn Sie bei vielen Bauteilen dieselben Parameter einsetzen, wie beispielsweise Kraft oder Material, definieren Sie die Parameter in den zur Erstellung neuer Bauteildateien verwendeten Vorlagen.
Verknüpfte Parameter
Sie können Parameter in einem Microsoft Excel-Arbeitsblatt definieren und anschließend die Tabellenkalkulation mit einem Bauteil verknüpfen. Sie können außerdem Parameter von jeder Kombination von Bauteilen verknüpfen. Das Bauteil wird assoziativ mit den exportierten Parametern aus diesem Dateityp verknüpft. Bei Verknüpfungen aus einem Bauteil können Sie auch exportierte Parameter verknüpfen.
Um Parameter zu nutzen, die von einer Datei in eine andere importiert wurden, können Sie eine Bauteildatei mit globalen Parametern verwenden. Bauteildatei erstellen, die einen Satz Werte enthält, die normalerweise von Gleichungen gesteuert werden. Die Bauteildatei darf nicht über Geometrie verfügen, kann aber Skizzen enthalten, falls Sie diese für ein Skelett- oder Layoutmodell verwenden möchten.
Sie können die Option Abgeleitetes Bauteil verwenden, um die Bauteildatei mit den globalen Parametern in Bauteile abzuleiten und die Parameter zu extrahieren. Sie können diesen Arbeitsablauf auch für eine Tabellenkalkulation anstelle einer Bauteildatei verwenden. Sie können exportierte Parameter in abgeleitete Bauteile ableiten.
Skelettmodelle können auch auf andere Skelettmodelle verweisen.
Außer Excel-Dateien können auch alle Bauteildateien mit anderen Bauteildateien verknüpft werden. Hierdurch wird die gemeinsame Nutzung von Parametern einer Bauteildatei mit einer anderen Datei ermöglicht.
Parameter in iFeatures
Beim Erstellen eines iFeatures können Sie Skizzenbemaßungen und Elementparameter als Größenparameter wählen. Wenn Sie die Parameter benannt haben, werden sie automatisch in dem iFeature verwendet.
Datentypen in Parametern
Referenzparameter
- Als Referenzbemaßungen
- Wenn Sie abgeleitete Bauteile verwenden
- Über verknüpfte Parameterdateien
- Über tabellengesteuerte iFeatures
Multivalue-Parameter
Ein Multivalue-Parameter verfügt über eine gespeicherte Liste mit möglichen Werten. Wie dies bei anderen Parametern der Fall ist, nimmt ein Multivalue-Parameter jedoch nur einen einzigen Wert gleichzeitig an. Es wird nicht automatisch ein bestimmter Wert in der Multivalue-Liste festgelegt. Dies können Sie jedoch mithilfe einer iLogic-Regel bestimmen.
Als Alternative zu den Werten in einem Multivalue-Parameter können Sie auch einen benutzerdefinierten Wert festlegen. Benutzerdefinierte Werte werden in der Regel nur vorübergehend verwendet.
Schlüsselparameter
Schlüsselparameter sind Parameter, die Sie als besonders wichtig festlegen. Sie können für jeden Schlüsselparameter eine optionale Markierung festlegen und dann mithilfe eines Sichtbarkeitsfilters eine Liste dieser kritischen Parameter anzeigen.
Tipps zum Erstellen von Parametern
Berücksichtigen Sie folgende Regeln, um sicherzustellen, dass sich Parameter und Bauteile vorhersagbar ändern:
- Weisen Sie den Parametern aussagekräftige Bezeichnungen zu.
- Gleichungen dürfen nicht rekursiv sein.
- Parameternamen dürfen keine Leerzeichen, mathematischen Symbole oder Sonderzeichen enthalten.
- Wenn Sie die Parameter mit einer Tabellenkalkulation verknüpfen, können Sie deren Werte oder Gleichungen nicht in Autodesk Inventor LT bearbeiten (die Tabellenkalkulation muss in Microsoft Excel geöffnet und bearbeitet werden).
