Übung 1: Zuweisen eines Labels zu Objekten mithilfe eines Stils

Beim Parzellenlayer in der Zeichnung AnnotationTutorial.dwg handelt es sich um eine Geodatenobjektklasse. Die eigentlichen Daten sind in der SDF-Datei Parcels.sdf gespeichert. Die Karte stellt eine Verbindung mit dieser Datei her und zeigt die Geometrie und Daten für die Parzellen in der Karte an. Sie können den Parzellen einen beliebigen Stil zuweisen. Der Datenspeicher selbst bleibt von den zugewiesenen Stilen unberührt. Die Stile werden zusammen mit den Informationen für die Verbindung mit dem Datenspeicher in der Karte gespeichert.

Anders als bei einer Anmerkung für Zeichnungsobjekte wird allen Objekten in der Objektklasse ein Label zugewiesen. Das heißt, dass die Objekte nicht einzeln ausgewählt werden müssen.

In dieser Übung fügen Sie Parzellen mithilfe des Stil-Editors Label hinzu.

Anmerkung:

In dieser Übung wird die Karte verwendet, die Sie in Lektion 1: Verwenden von Anmerkungsvorlagen bearbeitet haben.

So weisen Sie Objekten mithilfe eines Stils ein Label zu

1. Öffnen Sie die Karte, die Sie in der vorherigen Lektion bearbeitet und gespeichert haben.

   Sie haben die Karte mit dem Befehl Speichern unter unter einem neuen Namen gespeichert.

2. Rufen Sie im Aufgabenfenster die Darstellungsverwaltung auf, sofern sie noch nicht angezeigt wird.


   Auf der Registerkarte Darstellungsverwaltung werden die Layer in der aktuellen Karte angezeigt.

3. Wählen Sie den Layer Parcels aus, und klicken Sie auf Stil.

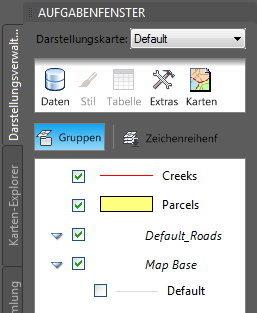

   Klicken Sie auf den Layer Parcels und dann auf Stil.

4. Klicken Sie unten im Stil-Editor auf die Zelle unter Objektlabel.
5. Gehen Sie im Dialogfeld Stillabel wie folgt vor:
   • Klicken Sie auf Label hinzufügen.
   • Als Hintergrundfarbe wählen Sie Keine Farbe
   • Als Textinhalt wählen Sie Adresse.
   • .

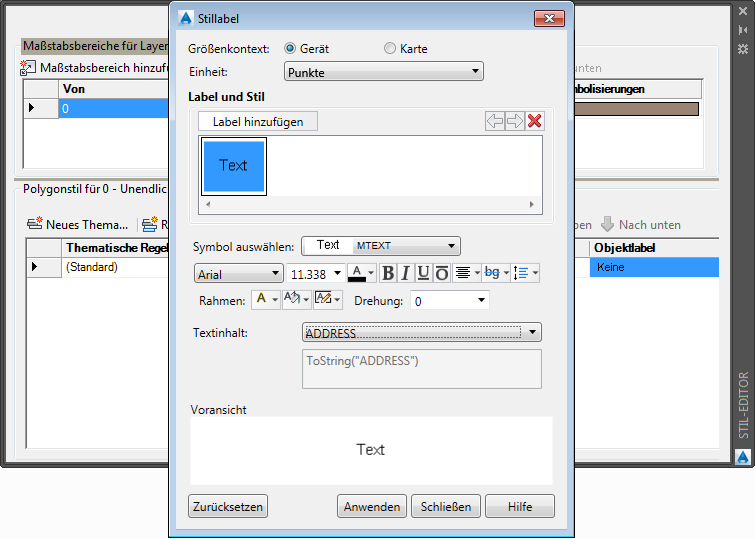

     Klicken Sie auf die Zelle unter Objektlabel. Legen Sie die im Label anzuzeigende Eigenschaft und Stiloptionen fest.

   • Klicken Sie auf Anwenden und anschließend auf OK.
6. Schließen Sie den Stil-Editor.


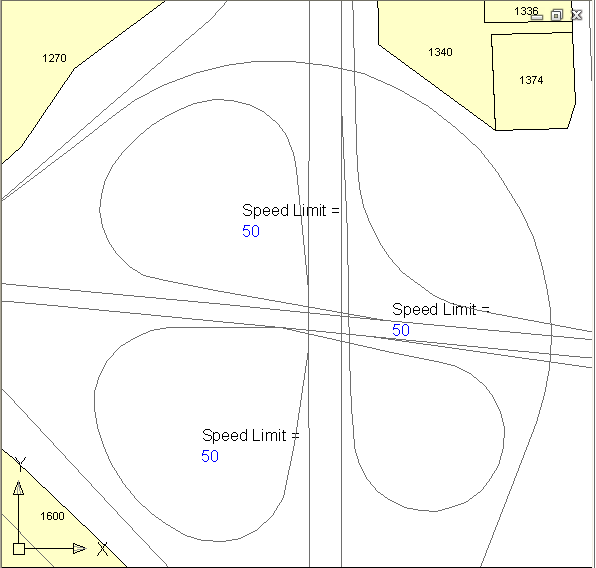

   Die Label zeigen die Straßennummern auf den Parzellen in der Karte an.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 2: Optimieren von Labels mithilfe eines Ausdrucks.
