Übung 1: Zeichnen einer neuen Parzelle

Wenn Sie ein neues Objekt zeichnen, wird es automatisch zu dem Layer hinzugefügt, auf dem es erstellt wurde. Die Quelle des Layers wird mit dem neuen Objekt aktualisiert.

Video-Übungslektion

Wenn Sie mit dem Internet verbunden sind, starten Sie das Video, um zu sehen, wie Sie eine Parzelle einem vorhanden Objektlayer hinzufügen können. Sie können das Verfahren auch selbst versuchen, indem Sie auf die entsprechende Schaltfläche klicken. Die Schritte für dieses Verfahren sind unterhalb des Videos aufgeführt.

Anmerkung:

Dieser Übung liegt die Karte build_map1.dwg zugrunde, die Sie in den vorherigen Übungen erstellt und geändert haben.

So erstellen Sie ein Objekt

1. Wenn sie nicht mehr geöffnet ist, öffnen Sie die Karte aus der vorhergehenden Lektion.
   • Klicken Sie auf ÖffnenZeichnung..
   • Suchen Sie die Datei build_map1.dwg.
   • Wählen Sie sie aus, und klicken Sie auf Öffnen.
2. Klicken Sie mit der rechten Maustaste auf den Layer Parcels, und wählen Sie An Grenzen zoomen.
3. Klicken Sie auf Registerkarte ErstellenFenster ObjektDropdown-Menü Neues ObjektPolygon.

   Das Dialogfeld Layer wählen wird angezeigt.

4. Wählen Sie im Dialogfeld die Parzellen aus, und klicken Sie auf OK.
5. Klicken Sie in der Karte auf einen Startpunkt für die neue Parzelle.

   Klicken Sie auf einen Bereich auf der Stadtgrenze.

6. Legen Sie drei weitere Punkte fest, um den Anfang der Parzelle und ihre ersten drei Seiten zu definieren.
7. Drücken Sie den Nach-unten-Pfeil auf der Tastatur, um in der dynamischen Eingabezeile ein Auswahlmenü einzublenden.
8. Drücken Sie erneut auf den Nach-unten-Pfeil, bis neben Schließen ein Punkt angezeigt wird, der darauf hinweist, dass die Option ausgewählt ist.

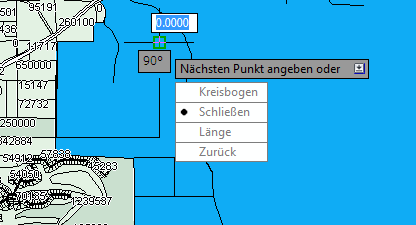

   Parzelle mithilfe der dynamischen Eingabe zeichnen

9. Drücken Sie die EINGABETASTE, um das Polygon zu schließen.
10. Wählen Sie aus dem dynamischen Eingabemenü die Option Beenden, um den Befehl abzuschließen.

    Die Parzelle ist fertig, und die Datentabelle wird angezeigt.

    Anmerkung:

    Ist die Datentabelle fixiert, bewegen Sie den Cursor darauf, um sie anzuzeigen. Wird die Datentabelle nicht automatisch angezeigt, wählen Sie in der Darstellungsverwaltung den Layer Parcels, und klicken Sie auf Tabelle.

Um diese Übungslektion fortzusetzen, gehen Sie zu Übung 2: Hinzufügen von Informationen über die neue Parzelle.
