Wenn Sie die beiden ersten Arbeitsabläufe verwenden möchten, müssen Sie über ein datenbankbasiertes Fachschalen-Linienobjekt mit mindestens zwei Kontrollpunkten verfügen.
Beispielarbeitsablauf für Teilen:
- Klicken Sie im Werkzeugkasten Konstruktion in Infrastructure Application Extension auf
Teilen. - Wählen Sie in der Karte das Objekt aus, das Sie teilen möchten.
- Wählen Sie den Teilungspunkt aus, oder digitalisieren Sie ihn. Anmerkung:
Nach der Berechnung sind zwei separate Linienobjekte vorhanden. Beide neuen Objekte übernehmen die Attributdaten des vorherigen, gelöschten Objekts.
Beispielarbeitsablauf für Kontrollpunkt hinzufügen :
- Klicken Sie im Werkzeugkasten Konstruktion in Infrastructure Application Extension auf
Kontrollpunkt hinzufügen. - Wählen Sie in der Karte das Objekt aus.
- Wählen Sie den einzufügenden Punkt aus, oder digitalisieren Sie ihn.

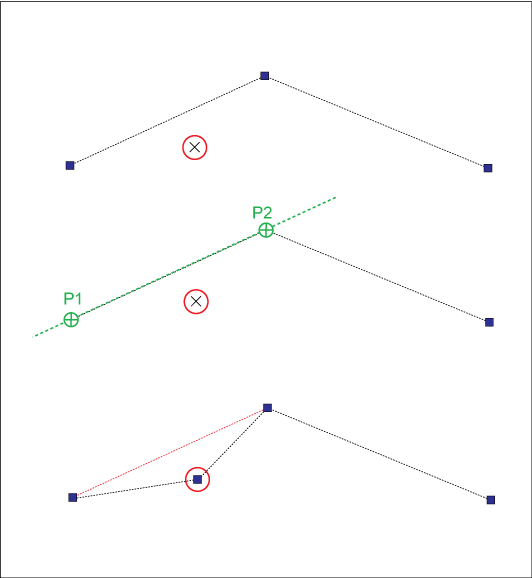

Beispiel für die Linienverarbeitung: Mit Kontrollpunkt hinzufügen wird ein Kontrollpunkt eingefügt. Die Linien werden auf den Punkt verschoben.
Wenn Sie diesen Arbeitsablauf verwenden möchten, müssen Sie über ein datenbankbasiertes Fachschalen-Linienobjekt mit mindestens drei Kontrollpunkten verfügen.
Beispielarbeitsablauf für Kontrollpunkt entfernen:
- Klicken Sie im Werkzeugkasten Konstruktion in Infrastructure Application Extension auf
Kontollpunkt entfernen. - Wählen Sie in der Karte das Objekt aus.
- Wählen Sie den Punkt aus, den Sie entfernen möchten.
Sie müssen den Punkt nicht fangen. Klicken Sie einfach in die Nähe des Kontrollpunkts.
