Konstruktionsdialogfelder und -menüs

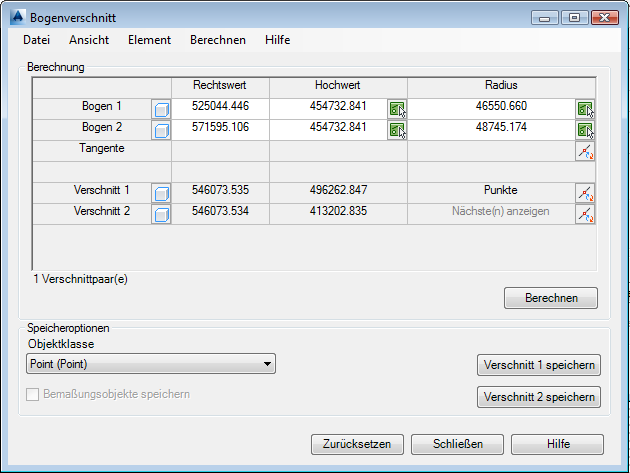

In der Abbildung des Dialogfelds Bogenverschnitt sind die Steuerelemente und Komponenten zu sehen.

Dialogfeld Konstruktion

Die Konstruktionsdialogfelder enthalten folgende Elemente:

Element	Beschreibung
Weißes Textfeld	Bearbeitungsfeld zur Änderung der Werte
Kontextmenü	Zum Anzeigen des Kontextmenüs klicken Sie im Dialogfeld Konstruktion mit der rechten Maustaste in eines der Textfelder.
Graue Textfelder	Anzeige des Ergebnisses einer Berechnung
Listenfeld Objektklasse	Hier wählen Sie die Objektklasse für die Speicherung des berechneten Objekts (Punkt- oder Polylinienobjektklasse) aus. Diese Liste zeigt alle für den Arbeitsbereich zutreffenden Objektklassen an. Ist das Ergebnis beispielsweise ein Punkt, werden die Punktobjektklassen angezeigt.
	Aktivieren der Zeichnung und Auswahl eines Elements. Sie können Abstände, jedoch keine Winkel oder orthogonale Projektionen erfassen.
	Ändern der Ausrichtung des Elements oder Wechsel zwischen zwei möglichen Ergebnissen.
	Ergebnis oder Konstruktionselement hervorheben
	Abszissenwert in der Zeichnung ändern oder bestimmen
Neu	Zum Zurücksetzen aller Einträge und Starten einer neuen Berechnung. Identifizieren Sie die erforderlichen Elemente, wenn Sie hierzu aufgefordert werden.
Berechnen	Ausführen einer Berechnung, beispielsweise nach der Änderung der Werte. Das Ergebnis wird nicht in der Datenbank gespeichert, die Anzeige in der Zeichnung wird jedoch aktualisiert.
Speichern	Speichern des Ergebnisses in der Datenbank. Wenn eine Berechnung mehr als ein Ergebnis enthält, können Sie Ergebnis 1 oder Ergebnis 2 speichern.
Bemaßungsobjekte speichern	Automatische Speicherung der Bemaßungen für die berechneten Objekte. Für orthogonale Berechnungen und Bogenverschnitt verfügbar. Verwenden Sie die Konstruktions- und Bemaßungs-Fachschalenoptionen, um die Bemaßungsobjektklassen festzulegen. Siehe Festlegen von Konstruktions- und Bemaßungs-Fachschalenoptionen Diese Option ist verfügbar, wenn die Fachschale die Erweiterung Bemaßung aufweist und die Optionen unter Konstruktion und Bemaßung eingestellt und gespeichert wurden.
Zurücksetzen	Zum Zurücksetzen aller Einträge und Starten einer neuen Berechnung.
Schließen	Schließen des Dialogfelds und Beenden der Berechnung.
Status-Zeile	Anzahl der Verschnitte oder Tangenten der Berechnung anzeigen.
