Ermöglicht die Auswahl von Grafikskripten und die Zuordnung von Bemaßungseigenschaften oder Parametern zu diesen.
Liste der Optionen
Ermöglicht die Auswahl von Grafikskripten und die Zuordnung von Bemaßungseigenschaften oder Parametern von diesen.
- Externe Klassennamen
-
Listet CADWorx-Klassennamen auf, die direkt einer Plant 3D-Klasse zugeordnet werden können.
- Klassennamen hinzufügen
-
Fügt der Liste Externe Klassennamen neue CADWorx-Klassennamen hinzu. Geben Sie Text im Feld ein, und klicken Sie auf die Schaltfläche +, um einen Klassennamen hinzuzufügen.
Anmerkung:Wenn Sie ein vorhandenes Skript erneut verwenden möchten, klicken Sie mit der rechten Maustaste auf eine vorhandene Klasse, um die Zuordnungsinformationen zu kopieren, und klicken Sie anschließend mit der rechten Maustaste auf die neue Klasse, um die Informationen einzufügen. Diese Aktion wirkt sich nur auf diese Registerkarte aus.
- Schaltfläche +
-
Fügt der Liste Externe Klassennamen einen neuen CADWorx-Klassennamen hinzu.
- Schaltfläche -
-
Löscht in der Liste Externe Klassennamen einen CADWorx-Klassennamen.
- Externer Klassenname
-
Zeigt den in der Liste Externe Klassennamen im linken Bereich ausgewählten CADWorx-Klassennamen an.
- Eigenschaftsnamen für Übereinstimmung
-
Legt CADWorx-Eigenschaftsnamen fest, die bei Bedarf in unterschiedlichen Kontexten an Plant 3D-Grafikskripte angepasst werden sollen.
Trennen Sie mehrere Eigenschaftsnamen mit Kommas.
- Skriptname hinzufügen (erforderlich)
-
Fügt der Liste einen Plant 3D-Endtyp-Grafikskriptnamen hinzu.
- Eigenschaftswerte hinzufügen
-
Fügt Eigenschaftswerte für die CADWorx-Eigenschaft hinzu. Im dargestellten Dialogfeld ist die Eigenschaft END_COND_1, und die Werte sind SWF, SCF, BW usw.
- Schaltfläche +
-
Fügt eine neue Zeile hinzu, die den eingegebenen Skriptnamen und den Eigenschaftswert enthält.
- Schaltfläche -
-
Löscht eine ausgewählte Zeile, die den eingegebenen Skriptnamen und den Eigenschaftswert enthält.
- Parameterzuordnung
-
Legt die Parameterzuordnung zwischen Plant 3D und CADWorx fest. Jede Geometriezuordnung besitzt einen entsprechenden Satz von Parametern, und diese können in Abhängigkeit von der Form abweichen.

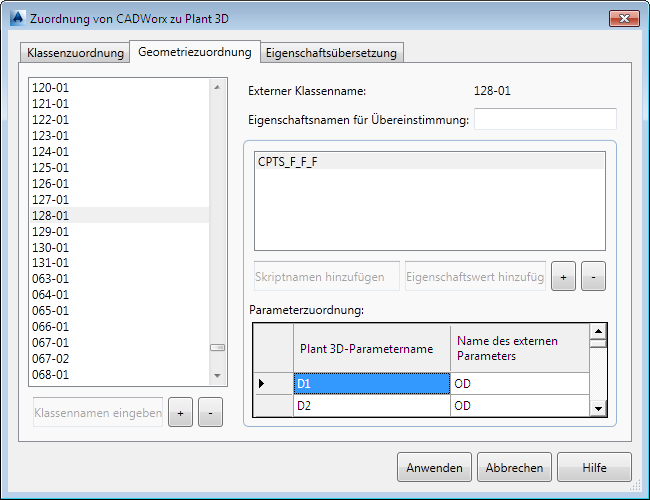

Das folgende Bild zeigt ein Plant 3D-T-Stück mit Innengewinde im Katalog-Editor (Registerkarte Größe).
Die Plant 3D-Bemaßungsparameter für die Form sind aufgeführt, und Sie können sie in der Parameterzuordnungstabelle in der Spalte Plant 3D-Parametername eingeben. Anschließend können Sie den entsprechenden CADWorx-Eigenschaftsnamen (oder Wert) eingeben.
- Plant 3D-Parametername
-
Gibt den Plant 3D-Grafikskript-Bemaßungsparameter an, der dem CADWorx-Parameter zugeordnet werden soll.
- Name oder Wert des externen Parameters
-
Gibt den Namen, Ausdruck oder Wert des CADWorx-Parameters an, der dem Plant 3D-Parameter zugeordnet werden soll.
