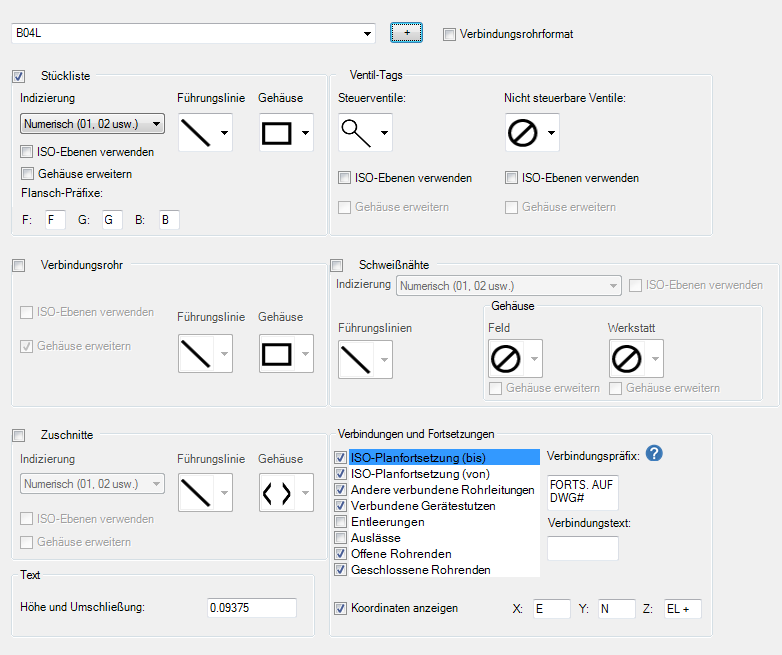

Beschriftungen

Legt die Formatierung für Beschriftungen in isometrischen Zeichnungen fest.

ISO-Stil: Zeigt eine Liste der verfügbaren ISO-Stile an.
In Zeichnungen angezeigte Beschriftungen: Gibt an, welche Tabellen über Detailausschnitt-Beschriftungen verfügen.

Stückliste

Indizierung: Gibt an, ob alphabetische oder numerische Nummerierung verwendet wird.
Führungslinie: Gibt an, ob eine Führungslinie das Objekt mit der Beschriftung verbindet, mit oder ohne Pfeil. Sie können auswählen, dass keine Führungslinie angezeigt wird.
Umschließung: Legt die Form der Umschließung fest: Kreis, Raute, Sechseck, Rechteck, oval, eckige Klammern, Rautenklammern oder runde Klammern. Sie können auch Keine Umschließung auswählen.
Erweitern von Umschließungen: Erweitert Grafiken, um den Beschriftungstext zu umschließen. Einige Umschließungssymbole werden immer erweitert. Wird bei der Verwendung von isometrischen Ebenen ignoriert.
Verwenden von isometrischen Ebenen: Zeigt Beschriftungen, die in einer standardmäßigen isometrischen Ebene verschoben wurden.
Flansch-Präfixe: Gibt ein Detailausschnitt-Präfix für Flansche (F), Dichtungen (G) oder Schrauben (B) an.

Armaturen

Tag-Nummer-Beschriftungen anzeigen für: Gibt den Typ der zu beschriftenden Ventile an, Steuer- und nicht steuerbare Ventile
Steuerventile: Gibt den Beschriftungstyp für Steuerventile an. Sie können auch Nicht anzeigen auswählen.
Nicht steuerbare Ventile: Gibt den Beschriftungstyp für alle anderen Ventile (Nicht-Steuerventile) an.

Verbindungsrohre

Nummerierung

Legt fest, wie die Beschriftungen nummeriert werden. Die Optionen lauten wie folgt:

Automatisch (numerischer Wert)
Automatisch (alphabetisch)
Automatisch (Zeilennummer, numerisch)
Automatisch (Zeilennummer, alphabetisch)
Verbindungsrohrnummer aus Modell verwenden

Welds

Nummerierung: Gibt an, ob alphabetische oder numerische Nummerierung verwendet wird. Oder Sie verwenden eine Eigenschaft aus dem Modell.
Zu nummerierende Schweißnähte: Legt fest, ob alle Schweißnähte, Werkstattschweißnähte oder Baustellenschweißnähte nummeriert werden sollen.
Gehäusetyp (Werkstatt): Gibt die Gehäusetypen für Werkstattschweißnähte an.
Gehäusetyp (Feld): Gibt die Gehäusetypen für Baustellenschweißnähte an.

Zuschnitte

Nummerierung: Gibt an, ob alphabetische oder numerische Nummerierung verwendet wird.

Text

Höhe und Umschließung: Gibt die isometrische Texthöhe für Beschriftungen an. Für Umschließungsgrafiken werden diese Symbole entsprechend diesem Wert skaliert.

Verbindungen und Fortsetzungen

Listenfeld

Gibt an, welche Anschlusskoordinaten für den ausgewählten ISO-Typ angezeigt werden. Folgende Optionen sind verfügbar:

ISO-Planfortsetzung (bis)
ISO-Planfortsetzung (von)
Andere verbundene Rohrleitungen
Verbundene Gerätestutzen
Lüftungen
Entleerungen
Offene Rohrenden
Geschlossene Rohrenden

Anmerkung: ISO-Planverbindung (bis) und ISO-Planverbindung (von) arbeiten nur mit einer Teilung. Beschriftungen für nicht geteilte Verbindungen sollten Andere verbundene Rohrleitungen verwenden.

Endverbindungs-Beschriftung in der ISO-Zeichnung anzeigen: Gibt an, ob Endverbindungs-Beschriftungen auf der ISO-Zeichnung angezeigt werden.

Verbindungstext: Gibt den Text für die Verbindung an. Geben Sie die Namen der Eigenschaften in eckigen Klammern ein.
Koordinaten und Höhen angeben: Gibt an, ob Koordinaten- und Höheninformationen zur Beschriftung hinzugefügt werden sollen.

Koordinaten-Präfixe: Gibt die Präfixe für die X-, Y- und Z-Koordinaten an.
