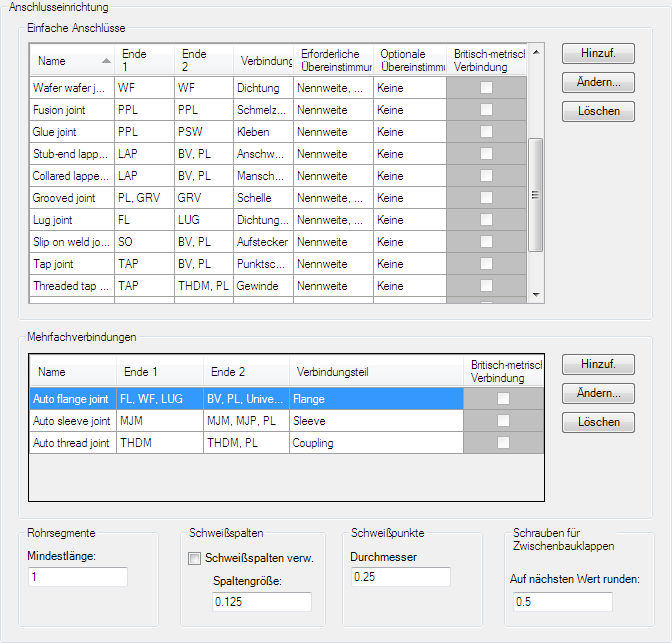

Richtet einfache Verbindungen und Verbindungsanschlüsse ein. Sie können außerdem die Mindestlänge von Rohrsegmenten, die Darstellungseigenschaften von Anschlüssen und den Rundungsfaktor von Schrauben festlegen.
Einfache Anschlüsse
- Britisch-metrische Verbindung (schreibgeschützt)
-
Zeigt die britisch-metrische Einstellung für einfache Anschlüsse an.
- Hinzufügen
-
Zeigt das Dialogfeld Anschluss hinzufügen an.
- Ändern
-
Zeigt das Dialogfeld Anschluss ändern an.
- Löschen
-
Entfernt einen einfachen Anschluss.
Verbindungsanschlüsse
- Hinzufügen
-
Fügt über das Dialogfeld Verbindungsanschluss einrichten eine Verbindung hinzu.
- Ändern
-
Ändert eine Verbindung über das Dialogfeld Verbindungsanschluss einrichten.
- Löschen
-
Entfernt einen Verbindungsanschluss.
Rohrsegmente
- Mindestlänge
-
Legt die Mindestlänge von Rohrsegmenten fest.
Schweißspalten
- Schweißspalten verwenden
-
Bei Auswahl dieser Option wird eine Schweißspalte für neue Rohre verwendet. Vorhandene Rohre ändern sich nicht.
- Spaltengröße
-
Legt den Abstand fest, um den das Rohr bei einem Schweißanschluss gekürzt wird. Diese Spalte wird im Modell dargestellt und sie verkürzt die Passlänge.
Schweißpunkte
- Durchmesser
-
Legt die Größe von Schweißpunkten und anderen Komponenten fest (beispielsweise eines Schraubensatzes oder einer Gewindeanschlussmarkierung). Im Modell sind Schweißverbindungen Anschlussobjekte, die als gefüllter Kreis angezeigt werden.
Anmerkung:Mit dem Schweißpunktdurchmesser wird die Anzeigegröße aller Anschlussobjekte festgelegt.
Wafer-Schrauben
- Auf den nächsten Wert runden
-
Erhöht (durch Aufrunden) die Bolzenlänge diesem Inkrement entsprechend. Bei der Berechnung der Bolzenlänge von Wafer-Anschlüssen werden zusätzliche Wafer-Komponenten und Dichtungen berücksichtigt.
