Um die Routing-Funktionen für Rohre mit fester Länge im 3D-Modell zu aktivieren, muss für die Rohre in der Rohrklasse die Option Feste Länge verwenden aktiviert sein (Wahr) und ein Wert für die feste Länge angegeben werden.
In AutoCAD Plant 3D 2014 Extension 2 wurde die neue Eigenschaft Minimale Passlänge hinzugefügt. Beim Routing von Rohren im 3D-Modell ist die erstellte Mindestlänge für Rohrsegmente die Minimale Passlänge.

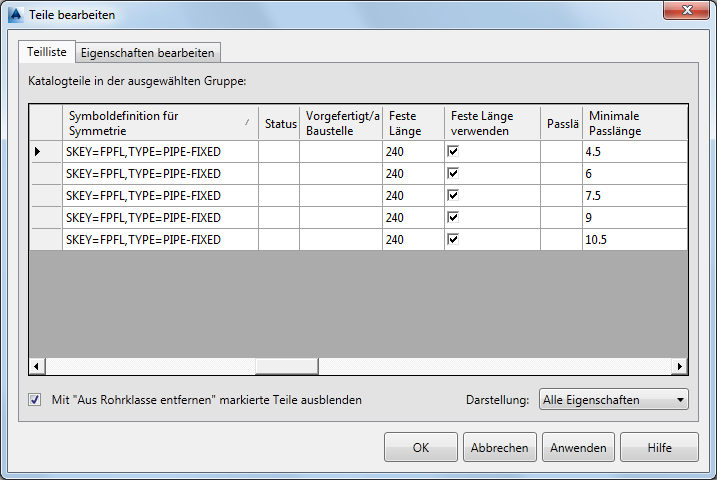

Zur besseren Unterstützung von ISO-Zeichnungen können Sie die Symboldefinition für Symmetrie so einstellen, dass TYPE=PIPE-FIXED eingeschlossen ist, und einen SKEY angeben, der für den Endtyp steht.
Sie können diese Werte auch im Katalog festlegen und die Rohrklasse erstellen oder aktualisieren.
Anmerkung: Die Option Minimale Passlänge gilt für alle Rohrsysteme (nicht nur für diejenigen mit fester Länge). Wenn Rohrsysteme beim Routing gekürzt werden, wird das Rohrsegment nicht mehr als bis zur Mindestlänge gekürzt.
