Verfügbare Ergebnistypen

Sie können die Ergebnisse für einen ausgewählten Lastfall, eine ausgewählte Lastkombination oder eine Hüllkurve eines vordefinierten Lastfalls anzeigen.

Ergebnistypen für statische Berechnung

• Auflagerkräfte
  • Kräfte (Fx, Fy und Fz)
  • Momente (Mx, My, Mz)
  • Verschiebungen (UX, UY, UZ)
  • Drehungen (RX, RY, RZ)
• Ergebnisse für Tragwerkskomponenten (Träger, Stützen und Streben)
  • Kräfte: Fx, Fy und Fz
  • Momente: Mx, My, Mz
  • Verschiebungen (UX, UY, UZ)
  • Spannungen: Extreme Normalspannungen, axiale Spannungen (nur Kraft), extremen Biegespannungen (nur Moment)
• Ergebnisse für Platten (Oberflächenelemente), z. B. Wände, Geschossdecken und Fundamentplatten
  • Kräfte: Nxx (Membrankraft), Nyy (Membrankraft), Nxy (Membrankraft), Qxx (Querkraft) und Qyy (Querkraft)
  • Momente: Mxx und Myy
  • Spannungen: Sxx (absolutes Maximum), Sxy (absolutes Maximum), Syy (absolutes Maximum), Txx (Schub - mittlere Schicht) und Tyy (Schub - mittlere Schicht)
  • Verschiebungen: (UX, UY, UZ).
• Verformung

Anmerkung: Für Platten können Sie immer nur ein Ergebnis gleichzeitig anzeigen.

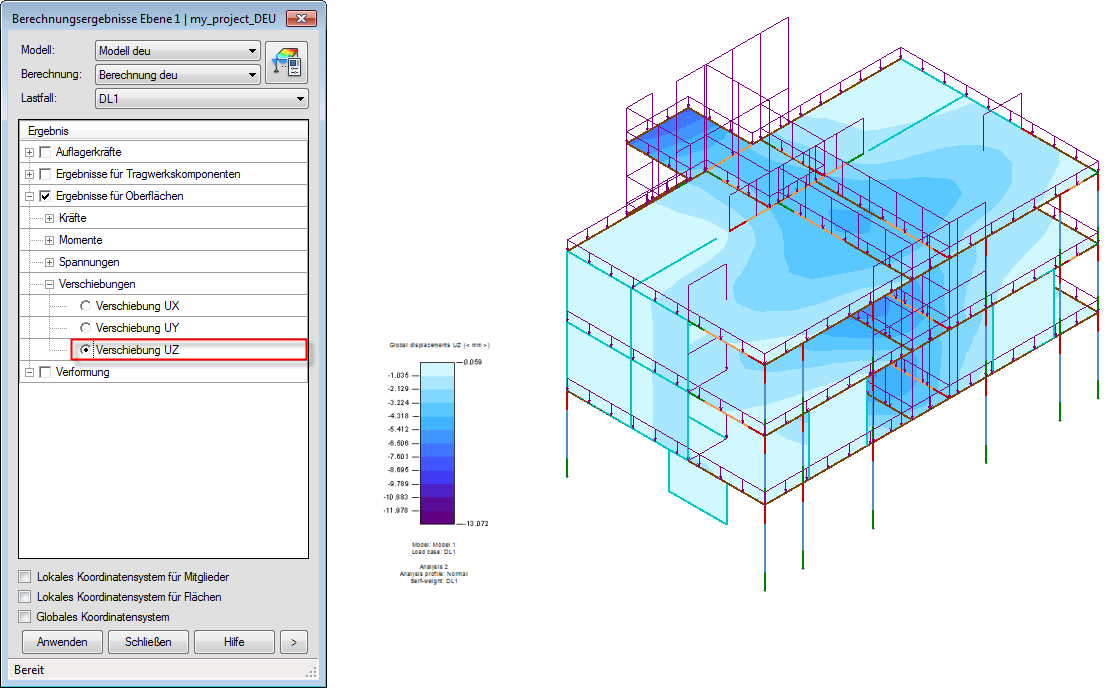

Beispiel für Verschiebungen in der 3D-Berechnungsansicht
