Ergebnisse für Oberflächenelemente werden in Relation zu ihrem lokalen Koordinatensystem angezeigt, das mit ihrer Spannrichtung kompatibel ist (siehe Spannrichtung). Die Ausrichtung der Spannrichtung wird zum Berechnungsmodell übertragen und ist die Basis für die Definition der X-Achse des lokalen Koordinatensystems. Die Y -Achse liegt in der Ebene eines Oberflächenelements und ist lotrecht zur X-Achse. Die Z-Achse ist senkrecht zur Elementoberfläche.

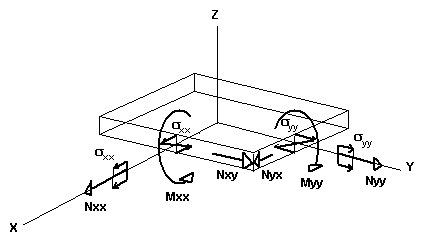

Die Zeichenkonvention für ein Oberflächenelement.
In dieser Abbildung ist die X-Achse kompatibel mit der Spannrichtung. Mxx ist ein Biegemoment, das in der durch die Spannrichtung definierten (und mit der X-Achse kompatiblen) Richtung der Achse wirkt, während Myy ein Moment in der lotrechten Richtung ist.
Anmerkung: Aktivieren Sie das Kontrollkästchen am unteren Rand des Dialogfelds, um die Spannrichtung anzuzeigen. Weitere Informationen finden Sie unter Visualisierung der Berechnungsergebnisse.
