Skizzieren von Flächenlasten mit oder ohne Basisbauteil

Skizzieren Sie Flächenlasten auf tragenden Geschossdecken oder tragenden Wänden.

1. Klicken Sie auf Registerkarte Berechnung Gruppe Lasten Lasten.
2. Klicken Sie auf Registerkarte Ändern | Platzieren Lasten Gruppe Lasten Flächenlast.
3. Wählen Sie in der Eigenschaftenpalette einen Wert für Lastfall.
4. Wählen Sie für den Parameter Lokales Koordinatensystem den Wert Projekt oder Arbeitsebene.

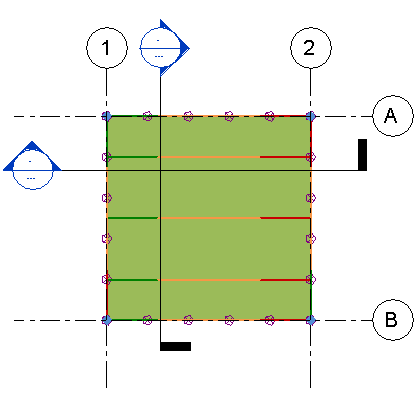

5. Skizzieren Sie im Modell die Flächenlasten wie erforderlich. Wählen Sie z. B. das Skizzierwerkzeug Rechteck, und klicken Sie auf die Ecken einer Geschossdecke.

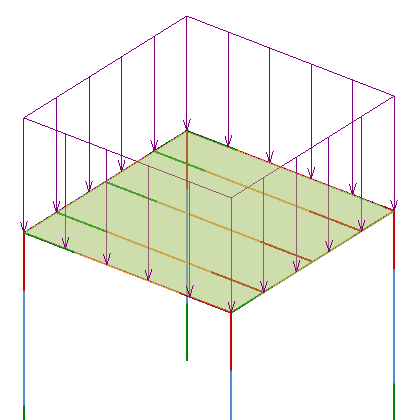

   Anmerkung: Lastsymbole erscheinen in analytischen 3D-Ansichten oder in der Ansicht als Linien mit Pfeilen, siehe Abbildung.


Platzieren einer abhängigen Flächenlast

Es steht nur das Berechnungsmodell zum Platzieren von Basisbauteillasten zur Verfügung. In der tatsächlichen Bauteilgeometrie kann die Last nicht eingegeben werden.

1. Nachdem Sie die Skizze fertig gestellt haben, klicken Sie auf Registerkarte Begrenzung für Flächenlast erstellen Gruppe Flächenlast Flächenlast fertig stellen.
2. Klicken Sie auf Registerkarte Berechnung Gruppe Lasten Lasten.
3. Klicken Sie auf Registerkarte Ändern | Platzieren Lasten Gruppe Lasten Abhängige Flächenlast.
4. Wählen Sie in der Eigenschaftenpalette einen Wert für Lastfall.
5. Wählen Sie für den Parameter Lokales Koordinatensystem eine der Optionen Projekt oder Lokales Koordinatensystem von Basisbauteil.
6. Wählen Sie ein Bauteil, über dem das Lastexemplar platziert werden soll, z. B. eine tragende Geschossdecke. Die Flächenlast wird über den Grenzen des Elements angezeigt
