Anzeigestile für die Analyse

Verwenden Sie Anzeigestile für die Analyse zur Darstellung der Ergebnisse von Analysen, die von Zusatzmodulen erstellt wurden.

Anzeigestile für Analysen werden in Revit dauerhaft gespeichert und können in Projektansichten verwendet werden. Sie können in einer Ansicht einen anderen Stil auswählen und ihn unmittelbar auf das Analyseergebnis anwenden.

Anmerkung: Die Analyseergebnisse können nur in der Projektumgebung erstellt und angezeigt werden. Sie sind nicht im Familieneditor verfügbar.

Mithilfe der folgenden Stile können Sie unterschiedliche Ergebnisse in verschiedenen Projektansichten anzeigen:

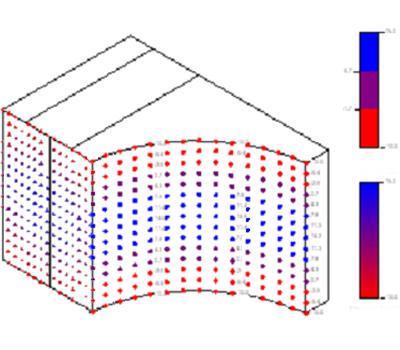

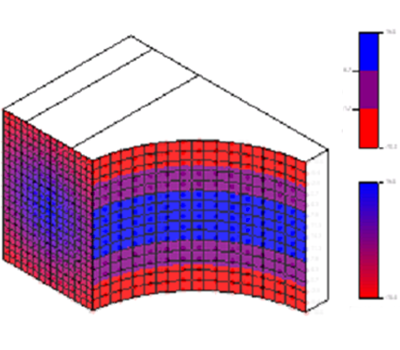

Farbige Fläche Zeigt die Ergebnisse der Analyse in Form farbiger Flächen an.	Markierungen mit Text Zeigt eine farbige grafische Form an jedem Datenpunkt an. Jeder Punkt weist konfigurierbare entsprechende Zahlen auf, die die Analyseergebnisse darstellen.

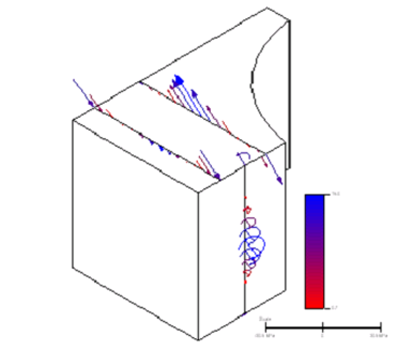

Diagramm mit Text Zeigt ein farbiges Diagramm an, das aus Analysedatenpunkten generiert wurde. Das Diagramm kann Zaunlinien von der Kurve zur Diagrammbegrenzung enthalten. Jeder Punkt weist konfigurierbare entsprechende Zahlen auf, die die Analyseergebnisse darstellen.	Vektoren mit Text Zeigt farbige Vektordatenpfeile an, die von Analysedatenpunkten generiert wurden. Die Vektorlinien können zu, von und um Datenpunktachsen gezeichnet werden. Jeder Punkt weist konfigurierbare entsprechende Zahlen auf, die die Analyseergebnisse darstellen.
Verformung Zeigt die Verformung des Berechnungsmodells. Die Verformung wird durch einen Verschiebungsvektor bei vom Benutzer ausgewählten Punkten auf berechneten Oberflächen und Kurven beschrieben.

Anmerkung: Bei Verwendung von Farbige Fläche und Markierungen mit Text sind die Analyseergebnisse in den Ansichten nicht sichtbar, die den Bildstil Drahtmodell verwenden.
