Ändern eines Berechnungsmodells

Verwenden Sie das Werkzeug Berechnungsmodell anpassen, um das Berechnungsmodell für verschiedene Analyseanwendungen vorzubereiten.

1. Klicken Sie auf Registerkarte Berechnung Gruppe Werkzeuge für Berechnungsmodell Berechnungsmodell anpassen, um das Berechnungsmodell manuell anzupassen.

   Im Zeichenbereich wird ein Bearbeitungsmodus angezeigt, in dem Elemente, die keine Berechnungsmodellelemente sind, ausgegraut sind. Sie können jetzt lineare und Oberflächenelemente des Berechnungsmodells direkt bearbeiten.

2. Verschieben Sie im Zeichenbereich die analytischen Knoten und Kanten, und passen Sie sie an, indem Sie die Geometrie sowie die Knoten, Rasterlinien und Referenzebenen des Berechnungsmodells als Fangreferenzen nutzen. Die folgenden Verfahren zur Bearbeitung sind verfügbar.
   • Lineare Elemente. Lineare Berechnungsmodellelemente können mithilfe der analytischen Knoten an beiden Enden bearbeitet werden.


     Klicken Sie auf einen Knoten, um ein 3D-Steuerelement anzuzeigen und das Ende des Modells im lokalen Koordinatensystem zu verschieben.



     Drücken Sie die Leertaste, um das Steuerelement in das globale Koordinatensystem umzuschalten.



     Um analytische Knoten zu verschieben und anzupassen, können Sie sie an der Geometrie des Berechnungsmodells fangen. Wenn ein Knoten so platziert ist, dass er nicht eingebettet werden kann, wird ein Versatz von der Basislinie der Elemente beibehalten.

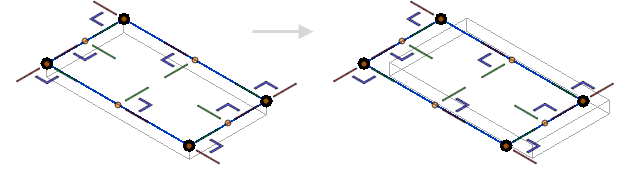

   • Oberflächenelemente (Geschossdecken und Decken ). Berechnungsmodellelemente für Oberflächen können mithilfe ihrer Knoten und Kanten in der Ebene des Berechnungsmodells direkt bearbeitet werden.

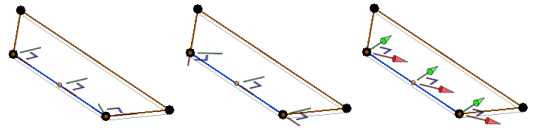

     Klicken Sie auf einen Knoten, um seine 2D-Steuerelemente einzublenden. Ziehen Sie den Knoten wie benötigt.



     Wählen Sie mithilfe der Tabulatortaste eine Kante aus, um ihre 2D-Steuerelemente einzublenden. Ziehen Sie die Kante wie benötigt.


     Tipp: Drücken Sie die Leertaste, um die Steuerelemente zwischen lokalem und globalem Koordinatensystem umzustellen. Die folgenden drei Koordinatensysteme stehen zur Verfügung: lokal in Bezug auf die an den Knoten anschließende Kante, lokal in Bezug auf die andere an den Knoten anschließende Kante sowie global.


   • Verschieben des Modells. Verwenden Sie zum Neupositionieren des Modellform das Werkzeug Verschieben, oder klicken Sie dazu auf eine Kante, und ziehen Sie sie.

3. Klicken Sie auf Registerkarte Berechnung Gruppe Berechnungsmodell bearbeiten Fertig stellen, um den Bearbeitungsmodus für das Berechnungsmodell zu beenden und die Änderungen am Berechnungsmodell zu speichern, oder auf Abbrechen, um den Vorgang zu beenden, ohne zu speichern.
   Anmerkung: Wenn das Berechnungsmodell geändert wird, nehmen seine Parameter für Analytische Achse den Wert Manuell angepasst an.
