Hinzufügen einer linearen Mehrfachbewehrungs-Beschriftung

Verwenden Sie Mehrfachbewehrungs-Beschriftungen, um jedes Bewehrungselement in einer Bewehrungsgruppe mit detaillierten Hinweisen zu Fertigung und Konstruktion zu versehen.

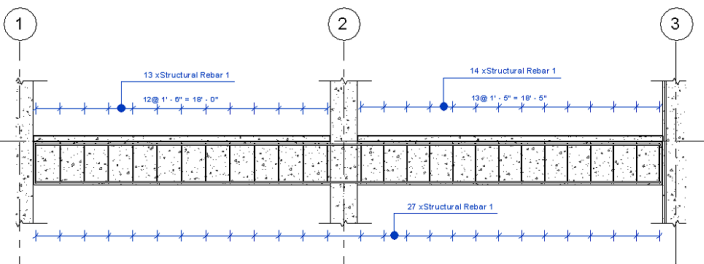

Die Bemaßungen für lineare Mehrfachbewehrungs-Beschriftungen sind an der horizontalen oder vertikalen Achse der Ansicht ausgerichtet.

Mehrfachbewehrungs-Beschriftungen können nur verwendet werden, wenn mindestens zwei Bewehrungsreferenzen vorhanden sind. Lineare Mehrfachbewehrungs-Beschriftungen können ebenso wie lineare Bemaßungen nur an Punktreferenzen platziert werden.

  1. Klicken Sie auf Registerkarte Beschriften Gruppe Beschriftung Mehrfachbewehrung (Lineare Mehrfachbewehrungs-Beschriftung).

    In der Typenwahl ist ein Typ für Mehrfachbewehrungs-Beschriftungen für Bewehrung aktiviert.

  2. (Optional) Sie können einen neuen Typ für Mehrfachbewehrungs-Beschriftungen erstellen oder einen vorhandenen bearbeiten. Klicken Sie in der Eigenschaftenpalette auf Typ bearbeiten. Wählen Sie Duplizieren, geben Sie einen Namen für den neuen Typ an, nehmen Sie die nötigen Änderungen vor, und klicken Sie auf OK.
  3. Klicken Sie auf die Bewehrungsgruppen, die Sie beschriften möchten.

    Sie können ein und dieselbe Beschriftung einem einzelnen Bewehrungssatz oder mehreren Bewehrungssätzen zuweisen. Bewehrungen können nur dann mit einer Mehrfachbewehrungs-Beschriftung versehen werden, wenn die Ansicht parallel zur Ebene der Bewehrung liegt.

  4. Klicken Sie in den Zeichenbereich, um die Bemaßungslinie zu platzieren.
  5. Klicken Sie, um Führungslinie für die Beschriftung zu platzieren.
  6. Klicken Sie, um die Beschriftung zu platzieren. In den Typeneigenschaften von Mehrfachbewehrungs-Beschriftungen haben Sie die Möglichkeit, gleichartige Beschriftungen in Gruppen zusammenzufassen.
  7. (Optional) Ändern Sie die Beschriftung wie benötigt.
