Erstellen von Treppen durch Skizzieren von Begrenzungs- und Steigungslinien

Beim Erstellen einer Treppe nach Skizze können Sie Begrenzungen und Stufen skizzieren, anstatt den Treppenlauf von Revit automatisch berechnen zu lassen. Bei diesem Verfahren können Sie die Grundfläche der Treppe freier gestalten.

So skizzieren Sie Begrenzungs- und Steigungslinien

1. Öffnen Sie eine Draufsicht oder eine 3D-Ansicht.
2. Klicken Sie auf Registerkarte Architektur Gruppe Erschließung Dropdown-Liste Treppe (Treppe nach Skizze).
3. Klicken Sie auf Registerkarte Ändern | Treppenskizze erstellen Gruppe Zeichnen (Begrenzung).

   Skizzieren Sie mithilfe eines Zeichenwerkzeugs die Begrenzungen.

4. Klicken Sie auf Steigung.

   Skizzieren Sie mithilfe eines Zeichenwerkzeugs die Steigungen.

5. Geben Sie optional einen Geländertyp für die Treppe an. Weitere Informationen erhalten Sie unter Angeben des Geländers für nach Skizzen erstellte Treppen.
6. Klicken Sie auf (Bearbeitungsmodus beenden).

   Revit erstellt die Treppe und versieht sie automatisch mit einem Geländer.

Beispiel

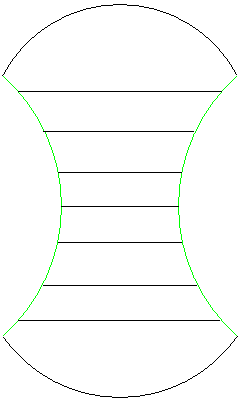

Mit den Befehlen Begrenzung und Steigung skizzierte Treppen

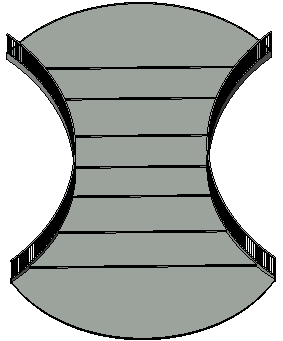

3D-Ansicht einer mithilfe der Werkzeuge Begrenzung und Steigung erstellten Treppe

Geländer für Treppen mit Podesten

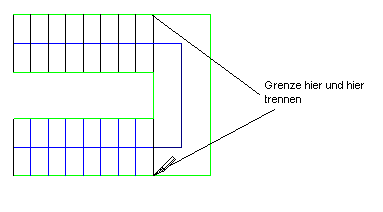

Wenn in der mithilfe von Begrenzungs- und Steigungslinien erstellten Treppe ein Podest enthalten ist, teilen Sie die Begrenzungslinien an den Stellen, an denen sie auf das Podest treffen, damit das Geländer dem Verlauf des Podests und der Neigung der Treppe folgt.

1. Wählen Sie die Treppe aus, und klicken Sie auf Registerkarte Ändern | Treppenskizze erstellen Gruppe Ändern (Trennen).
2. Teilen Sie die Begrenzungslinien an den Schnittpunkten mit dem Podest.


So ändern Sie eine mithilfe von Begrenzungs- und Steigungslinien skizzierte Treppe

Wählen Sie die Treppe aus, und ändern Sie mithilfe der Zeichenwerkzeuge den Grundriss. Ändern Sie mithilfe der Exemplar- und Typenparameter der Treppe deren Eigenschaften.

Tipps

• Verbinden Sie linke und rechte Begrenzungslinien nicht miteinander. Sie können sie als einzelne Linien oder als aus mehreren Segmenten bestehende Linien skizzieren (z. B. verbundene gerade Linien und Bogen).
• Verbinden Sie die Steigungslinien zwischen der linken und rechten Begrenzungslinie.
• Die obere Steigungslinie eines Treppenlaufs entspricht der Steigungshöhe ohne Auftritt.
