Erstellen von Treppen durch Skizzieren eines Laufs

Beim Erstellen einer Treppe nach Skizze ist das Skizzieren des Treppenlaufs die einfachste Möglichkeit Die Begrenzungen und Steigungen werden dabei automatisch generiert.

Wenn Sie die Skizze fertig stellen, wird automatisch ein Geländer erstellt. Mit dem Werkzeug Lauf können Sie jedoch nur gerade Treppen mit oder ohne Podeste und spiralförmige Treppen entwerfen. Wenn Sie die Treppe freier gestalten möchten, skizzieren Sie ihren Lauf mithilfe der Werkzeuge Begrenzung und Steigung.

So skizzieren Sie einen Treppenlauf

1. Öffnen Sie eine Draufsicht oder eine 3D-Ansicht.
2. Klicken Sie auf Registerkarte Architektur Gruppe Erschließung Dropdown-Liste Treppe (Treppe nach Skizze).
3. Klicken Sie auf Registerkarte Ändern | Treppenskizze erstellen Gruppe Zeichnen Lauf.

   Das Werkzeug Linie ist standardmäßig ausgewählt. Wählen Sie ein anderes Werkzeug in der Gruppe Zeichnen, falls gewünscht.

4. Klicken Sie auf den Startpunkt für den Treppenlauf.


   Klicken auf Startpunkt am linken Ende

5. Klicken Sie auf den Endpunkt für den Treppenlauf.


   Klicken auf Endpunkt am rechten Ende

6. Geben Sie optional einen Geländertyp für die Treppe an. Weitere Informationen erhalten Sie unter Angeben des Geländers für nach Skizzen erstellte Treppen.
7. Klicken Sie auf (Bearbeitungsmodus beenden).

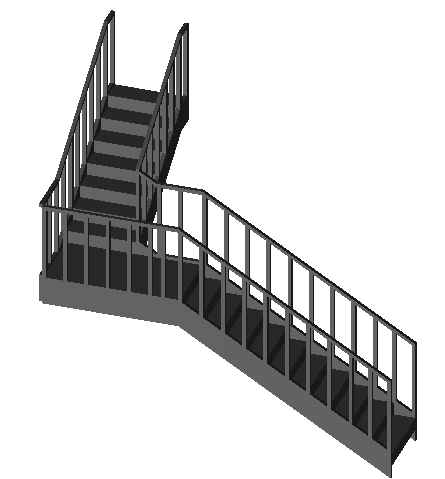

3D-Ansicht der fertigen Treppe mit standardmäßigen Geländern und vertikalen Holmen

So erstellen Sie Treppen mit Podesten

1. Klicken Sie auf Registerkarte Architektur Gruppe Erschließung Dropdown-Liste Treppe (Treppe nach Skizze).
2. Klicken Sie auf Registerkarte Ändern | Treppenskizze erstellen Gruppe Zeichnen Lauf.

   Das Werkzeug Linie ist standardmäßig ausgewählt. Wählen Sie ein anderes Werkzeug in der Gruppe Zeichnen, falls gewünscht.

3. Klicken Sie auf den Startpunkt für den Treppenlauf.
4. Wenn die gewünschte Anzahl Steigungen erreicht ist, klicken Sie, um das Podest zu platzieren.
5. Ziehen Sie den Mauszeiger an der Verlängerungslinie entlang, und klicken Sie, um den Anfang der verbleibenden Steigungen zu zeichnen.
6. Klicken Sie, um die verbleibenden Steigungen fertigzustellen.
7. Klicken Sie auf (Bearbeitungsmodus beenden).

Beispiel



Erster Treppenlauf: 9 Steigungen erstellt, 9 verbleibend

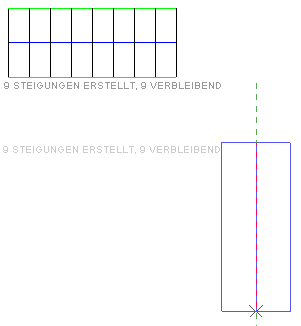

Zusätzlicher Treppenlauf lotrecht zum ersten Treppenlauf

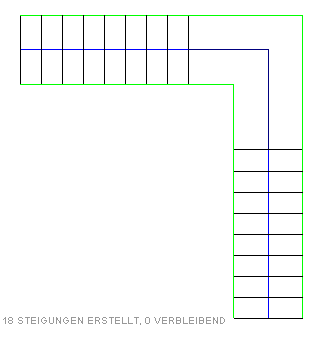

Fertige Skizze mit automatisch erstelltem Podest

So ändern Sie den Verlauf einer Treppe

Mithilfe der Zeichenwerkzeuge können Sie die Grundfläche einer von Ihnen skizzierten Treppe bearbeiten.

1. Wählen Sie die Treppe aus.
2. Klicken Sie auf Registerkarte Ändern | Treppen Gruppe Modus Skizze bearbeiten.
3. Klicken Sie auf Registerkarte Ändern | Treppen > Skizze bearbeiten Gruppe Zeichnen, und wählen Sie das Zeichenwerkzeug, das Sie für die Änderung benötigen.

Beispiel

In der folgenden Abbildung wurde die Skizze des Podests mithilfe des Zeichenwerkzeugs Anfang-Ende-Radius-Bogen geändert.



Ändern eines Treppenlaufs



Fertige Skizze mit geändertem Podest

Sie können die von Ihnen skizzierte Treppe auch ändern, indem Sie ihre Exemplareigenschaften auf der Eigenschaftenpalette ändern. Um auf die Typeneigenschaften zuzugreifen, klicken Sie auf (Typ bearbeiten) in der Eigenschaftenpalette.
