Verwenden Sie die normalen Skizzierwerkzeuge für die manuelle Platzierung von Biegeformen in zulässigen Basisbauteilen.
Bewehrungsskizzen werden mit einer vorhandenen Form verknüpft, wenn folgende Attribute übereinstimmen:
- Anzahl der Liniensegmente
- Form der verbundenen Liniensegmente
- Anzahl der Haken
- Richtung der Haken
- Biegungsbemaßungen der Haken
- Formtyp: Standard oder Bügel
Wenn die Skizze mit keiner vorhandenen Form übereinstimmt, wird im Biegeformen-Browser und in der Dropdown-Liste Biegeformtyp in der Optionsleiste eine neue Form erstellt.
Platzieren von Bewehrung mithilfe von Skizzierwerkzeugen
- Zeigen Sie in einer Schnittansicht ein gültiges Betonbasisbauteil an.
- Klicken Sie auf Registerkarte Ingenieurbau
Gruppe Bewehrung
Bewehrung. - Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierung der Ausrichtung (oder Platzierungsperspektive)
Bewehrung skizzieren. - Wenn Sie dazu aufgefordert werden, wählen Sie das Basisbauteil für die Bewehrung.

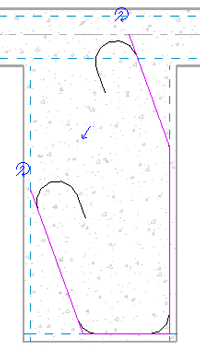

- Skizzieren Sie die Biegeform mithilfe der Skizzierwerkzeuge.
Skizzieren von Biegeformen
Optional. Klicken Sie auf Registerkarte Ändern | Bewehrungsskizze erstellen
Gruppe Bewehrung
Multiplanar zum Erstellen einer multiplanaren Bewehrung. - Fügen Sie an den Enden der Biegeform Haken hinzu.

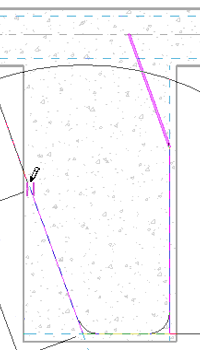

Hinzufügen von Bewehrungshaken zu der skizzierten Form

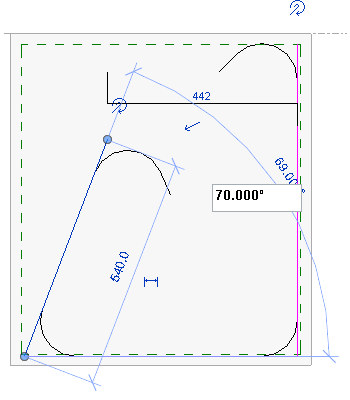

- Positionieren Sie die Bewehrungshaken, und richten Sie sie aus. Tipp: Beim Bearbeiten von Segmenten im Skizziermodus können Sie Längen und Winkelbemaßungen manuell definieren, indem Sie auf die temporären Bemaßungen klicken und einen neuen Wert eingeben. Diese temporären Werte können in permanente umgewandelt werden.
- Klicken Sie auf Registerkarte Ändern | Erstellen Bewehrungsskizze Gruppe Modus
Bearbeitungsmodus beenden, um die Skizze zu akzeptieren und die neue Form zu platzieren. Die Form der neuen Bewehrung wird an der Überdeckungsreferenz gefangen und dadurch angepasst. Anmerkung: Bemaßungen werden gelöscht, wenn die Bewehrung in eine Form umgewandelt wird.
