Teil 2: Erstellen von Wänden

In dieser Übung arbeiten Sie auf verschiedenen Ebenen, um dem Projekt Fundamentwände sowie Außen- und Innenwände hinzuzufügen.

Kategorie Neue Benutzer Erforderliche Zeit 15 Minuten Verwendete Lernprogrammdateien GSG_02_create_walls.rvt

Ziele

• Hinzufügen von Fundamentwänden mit dem Werkzeug Wand.
• Hinzufügen von Außenwänden durch Kopieren der Fundamentwände und Verwenden des Werkzeugs An ausgewählten Ebenen ausgerichtet.
• Hinzufügen von Innenwänden zur unteren Ebene mit dem Tool Wand.
• Verwenden des Werkzeugs zum Stutzen/Dehnen zur Erstellung einer Öffnung für einen Gang.
• Platzieren von Innenwänden auf der Eingangsebene mit dem Befehl Ähnliches erstellen im Kontextmenü.

Video ansehen

Erstellen von Fundamentwänden

1. Öffnen Sie das Projekt GSG_02_create_walls.rvt.

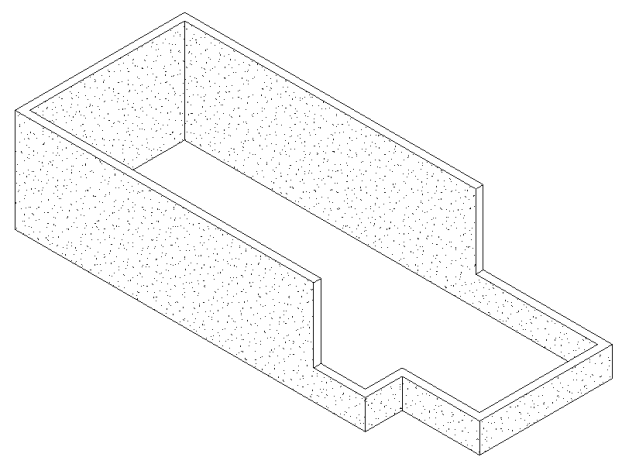

2. Doppelklicken Sie im Projektbrowser unter Grundrisse auf 00 - Foundation, um die Ansicht im Zeichenbereich zu öffnen.
3. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Wand).
4. Klicken Sie in der Eigenschaftenpalette auf die Dropdown-Liste der Typenwahl, und wählen Sie Basiswand: Stützwand - 12" Beton.
5. Gehen Sie in der Optionsleiste wie folgt vor:
   • Wählen Sie für Höhe 02 - Entry Level.
   • Wählen Sie für Basislinie Nichttragende Schicht: Innenkante.
   • Stellen Sie sicher, dass die Kette ausgewählt ist.
6. Klicken Sie auf Registerkarte Ändern | Platzieren Wand Gruppe Zeichnen (Linie).

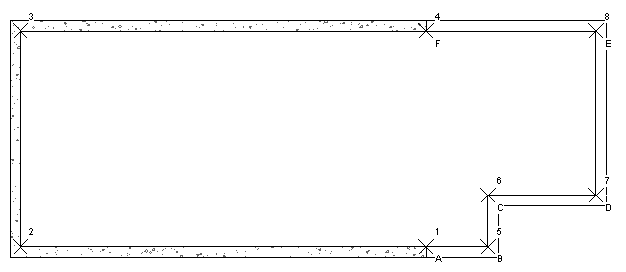

7. Beginnen Sie beim Zeichnen der Wände bei Punkt 1 im Zeichenbereich, und hören Sie bei Punkt 4 auf.

   Diese Punkte wurden dem Projekt hinzugefügt, um das Zeichnen von Wänden zu bestimmten Positionen zu vereinfachen.

8. Drücken Sie die Esc-Taste, um die Optionen zu ändern und eine andere Wand zu platzieren.
9. Gehen Sie in der Optionsleiste wie folgt vor:
   • Wählen Sie für Höhe 01 - Lower Level.
   • Wählen Sie für Basislinie Nichttragende Schicht: Innenkante.
   • Stellen Sie sicher, dass die Kette ausgewählt ist.
10. Wählen Sie Punkt A aus, drücken Sie die Leertaste, um die Richtung der Wand zu spiegeln, und klicken Sie auf Punkt B.
11. Klicken Sie auf weitere Punkte, um Wände zwischen Punkt C und Punkt F zu zeichnen.
12. Wenn Sie den Befehl beenden möchten, klicken Sie auf Registerkarte Ändern | Platzieren Wand auf (Ändern), oder drücken Sie zweimal die Esc-Taste.

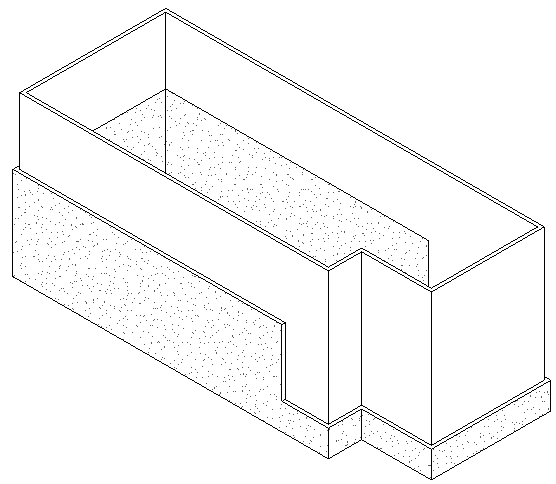

13. Klicken Sie auf Registerkarte Ansicht Gruppe Erstellen (Standard-3D-Ansicht).


Hinzufügen von Außenwänden

1. Wählen Sie beim Arbeiten in der 3D-Ansicht alle Wände in der Ansicht aus, indem Sie ein Auswahlfenster von rechts nach links ziehen.
2. Klicken Sie auf Registerkarte Ändern | Wand Gruppe Zwischenablage (In Zwischenablage kopieren).
3. Klicken Sie in der Gruppe Zwischenablage auf die Dropdown-Liste Einfügen, und wählen Sie (An ausgewählten Ebenen ausgerichtet).
4. Wählen Sie im Dialogfeld Ebenen auswählen die Option 02 - Entry Level.
5. Nehmen Sie in der Eigenschaftenpalette die folgenden Änderungen an den ausgewählten Wänden vor, und klicken Sie auf Anwenden:
   • Wählen Sie in der Typenwahl Basiswand: Generisch - 6".
   • Wählen Sie für Obere Abhängigkeit Bis Ebene: 03 - Roof.
   • Geben Sie für Oberer Versatz 0'0" ein.
6. Wählen Sie die Wände aus, bei denen die Basis nicht das darunter liegende Fundament berührt.
   Anmerkung: Drücken Sie die Strg-Taste, halten Sie sie gedrückt, und klicken Sie, um mehr als eine Wand gleichzeitig auszuwählen.
7. Wählen Sie in der Eigenschaftenpalette für Basisabhängigkeit 01 - Lower Level aus, und klicken Sie auf Anwenden.


Hinzufügen von Innenwänden

1. Doppelklicken Sie im Projektbrowser unter Grundrisse auf 01 - Lower Level.
2. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Wand).
3. Wählen Sie in der Typenwahl Basiswand: Generisch - 6".
4. Gehen Sie in der Optionsleiste wie folgt vor:
   • Wählen Sie für Höhe 02 - Entry Level.
   • Wählen Sie für Basislinie Wandachse.
   • Deaktivieren Sie die Kette.

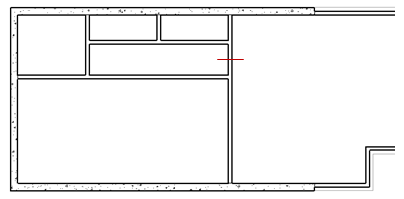

5. Verwenden Sie die folgende Abbildung als Anleitung, um Innenwände zur Erstellung von Räumen zu platzieren:

6. Ändern von Wänden zum Erstellen von Gängen:
   • Klicken Sie auf Registerkarte Ändern Gruppe Ändern (Element teilen).
   • Klicken Sie auf die Wand an der durch die kurze rote Linie in der vorherigen Abbildung angegebenen Position.
   • Klicken Sie in der Gruppe Ändern auf (Stutzen/dehnen für Ecke).

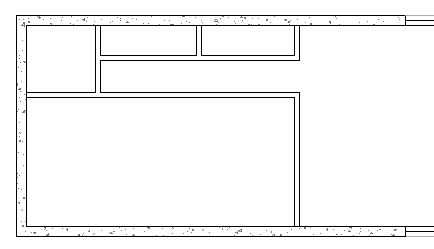

   • Stutzen Sie die Trennwand, um einen Gang zu erstellen, wie in der Abbildung dargestellt.
     Anmerkung: Wählen Sie beim Stutzen in Revit LT die Teile der Elemente aus, die Sie beibehalten möchten.

7. Öffnen Sie den Grundriss 02 - Entry Level.
8. Klicken Sie mit der rechten Maustaste auf eine der Wände in Halbtönen, die in der Unterlage der unteren Ebene angezeigt werden, und klicken Sie auf Ähnliches erstellen.

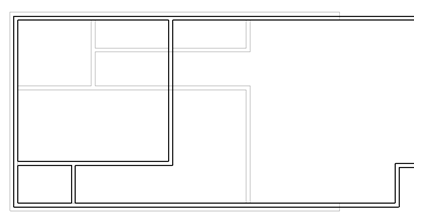

9. Verwenden Sie die folgende Abbildung als Anleitung, um weitere Wände zur Erstellung von Räumen zu platzieren.

10. Klicken Sie auf (Ändern), um den Befehl abzuschließen.
