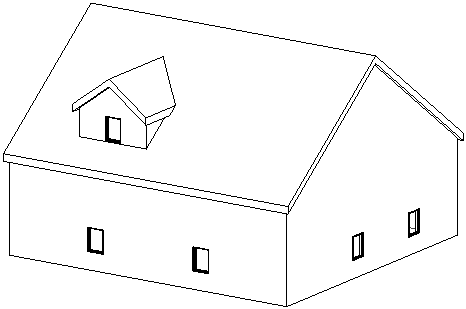

Schneiden einer Dachöffnung für eine Gaube

Nachdem Sie eine Gaube hinzugefügt haben, müssen Sie die dazugehörige Öffnung in das Dach schneiden.

1. Erstellen Sie die Wand- und Dachelemente, die für die Gaube benötigt werden.
2. Verbinden Sie mithilfe des Werkzeugs Dach verbinden das Dach der Gaube mit dem Hauptdach.
   Anmerkung: Verwenden Sie für diese Aufgabe nicht das Werkzeug Geometrie verbinden, andernfalls kann beim Erstellen der Dachöffnung ein Fehler auftreten.

3. Öffnen Sie eine Draufsicht oder eine Ansicht, in der Sie das Gaubendach und die damit verbundenen Wände sehen können. Falls es sich um ein extrudiertes Dach handelt, öffnen Sie eine Ansicht.

4. Klicken Sie auf (Dachöffnung).

   Wo befindet sich diese Funktion?

   • Registerkarte Architektur Gruppe Öffnung (Dachöffnung)
5. Heben Sie das Hauptdach im Gebäudemodell hervor, und klicken Sie, um es auswählen.

   Überprüfen Sie in der Statusleiste, ob das Hauptdach hervorgehoben wurde.

   Das Werkzeug Dach-/Wandkanten wählen ist aktiv, sodass Sie die Begrenzungen für die Dachöffnung auswählen können.

6. Setzen Sie den Mauszeiger in den Zeichenbereich.

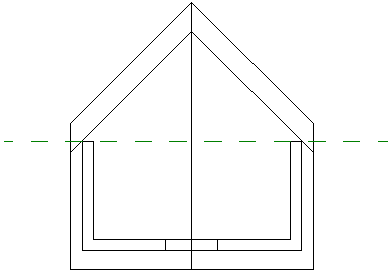

   Gültige Umgrenzungen werden hervorgehoben. Eine gültige Umgrenzung ist eine verbundene Dachfläche oder die entsprechende untere Fläche, die Seitenfläche einer Wand, die untere Fläche einer Geschossdecke sowie eine Kante oder eine Modellinie auf der Fläche des Daches, in das die Öffnung geschnitten werden soll.

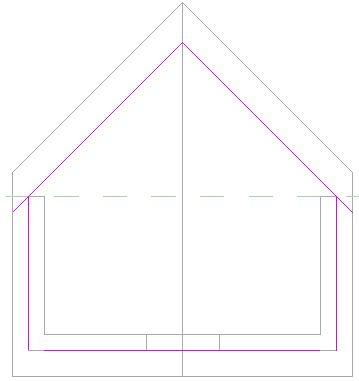

   In diesem Beispiel wurden die Seitenflächen von Wänden und die verbundenen Flächen des Dachs ausgewählt. Beachten Sie, dass Sie die Skizzierlinien nicht stutzen müssen, um eine gültige Umgrenzung zu erhalten.


7. Klicken Sie auf (Bearbeitungsmodus beenden).

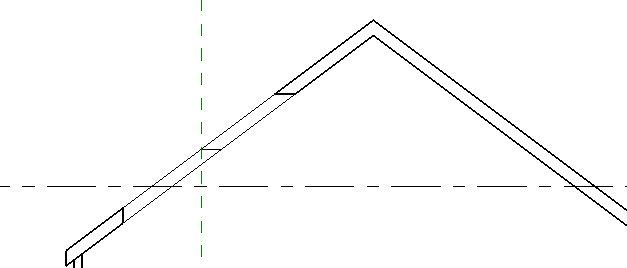

8. Erstellen Sie eine Schnittansicht der Dachöffnung, um festzustellen, wie das Hauptdach durchschnitten wird.


   Revit LT fügt sowohl vertikale als auch horizontale Aussparungen in das Dach ein.

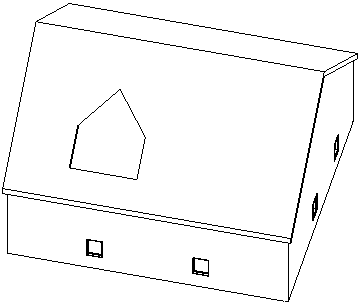

   Dachöffnung in einer 3D-Ansicht
