In dieser Übung lernen Sie, wie mit dem Dialogfeld "Wand" hydrodynamische Kräfte und Temperaturen auf Flächen oder Flächengruppen gemessen werden.

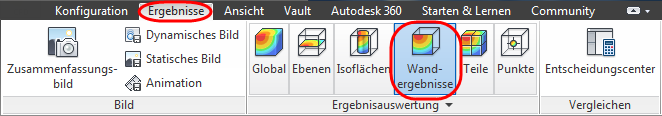

1. Klicken Sie auf der Registerkarte Ergebnisse auf Wandergebnisse:
2. Wählen Sie im Schnellzugriff-Werkzeugkasten Schattiert:
3. Zum Auswählen der inneren Fläche müssen wir die äußeren Flächen ausblenden, die im Weg sind: Klicken Sie auf Ansicht (Registerkarte) > Darstellung (Gruppe) > Flächenausblendung, um Flächen anstelle von Volumen auszublenden.

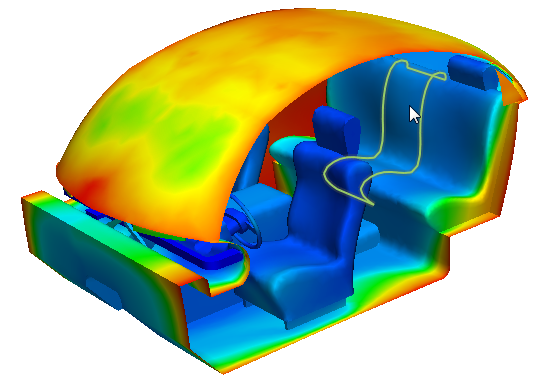

4. Blenden Sie die seitlichen Flächen des Fahrgastraums aus, und wählen Sie den mittleren Bereich des Rücksitzes:
- Bei Verwendung des Autodesk Simulation CFD-Navigationsmodus klicken Sie mit der mittleren Maustaste auf die Flächen, um sie auszublenden.
- Bei den anderen Mausmodi halten Sie STRG gedrückt und klicken mit der rechten Maustaste auf die Flächen, um sie auszublenden.
- Sie können stattdessen auch mit der rechten Maustaste auf eine Fläche klicken und Ausblenden auswählen.
5. Aktivieren Sie im Dialogfeld Wandergebnisse die Optionen Druck und Temperatur. Klicken Sie auf Berechnen.
6. Zeigen Sie die berechneten Werte auf der Registerkarte Ausgabe an.
