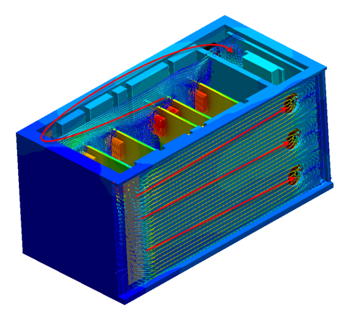

Ein Ventilator lässt die Luft innerhalb des Gehäuses zirkulieren. Da sie nicht ein- oder ausströmen kann, ist es wichtig, dass die zirkulierende Luft die Wärme von kritischen Komponenten effizient abführt und auf das Gehäuse überträgt. Leitungsbahnen zwischen kritischen Komponenten und dem Gehäuse sind für eine effiziente Kühlung ebenfalls sehr wichtig.
Anwendungsbeispiele
- Telekommunikationsgeräte
- Steuermodule
- Geräte in harten Umgebungen
Modellierungsstrategie
- Vereinfachen Sie die Geometrie, um unwesentliche Merkmale zu entfernen. Vereinfachen Sie Blechteile bzw. erstellen Sie sie neu, um Details zu entfernen, die für die Simulation nicht relevant sind.
- Das Modell muss ein Luftvolumen innerhalb des Bauteils enthalten. Dies ist ein zu berücksichtigender Aspekt, da das physikalische Modell wahrscheinlich kein Luftvolumen enthält. Autodesk Simulation CFD erstellt automatisch ein internes Volumen, sofern das geometrische Modell "wasserdicht" ist. Ändern Sie anderenfalls das CAD-Modell, um alle Spalten zu schließen, oder verwenden Sie das Werkzeug Hohlraumfüllung, um das Volumen im Autodesk Simulation CFD-Modell zu erstellen.
- Um sicherzustellen, dass ausreichend Platz zwischen den Randbedingungen und der internen Strömung vorhanden ist, kann es erforderlich sein, im CAD-Modell die Öffnungen zu vergrößern. (Dies ist nur erforderlich, wenn das Bauteil Öffnungen aufweist.)
- Das Bauteilgehäuse wirkt sich häufig nur geringfügig auf die Temperaturverteilung aus. Sie können dies im CAD-Modell oder im Netz unterdrücken.
Materialien
- Die Eigenschaften von Luft sollten konstant sein.
- Weisen Sie Luft zu, und legen Sie die Einstellung "Umgebung" auf Konstant fest.
- Bei äußerst schmalen abgegrenzten Flächen wird die Wärmeübertragung größtenteils anstatt von Konvektion von Wärmeleitung beeinflusst. Bei einigen Anwendungen besteht die Möglichkeit, die Wärmeübertragung genau simulieren zu können, ohne die Strömung berechnen zu müssen. Ein Material mit der Bezeichnung Luft unbewegt in der Datenbank Standard Datenbank hat die thermischen Eigenschaften von Luft. Weitere Informationen zur Verwendung des Materials "Luft unbewegt" ...
- Verwenden Sie Materialkomponenten für die Simulation von Objekten wie z. B. Trennblechkühlung, interne Lüfter, Leiterplatten, kompakte thermische Modelle und thermoelektrische Komponenten. Weitere Informationen zur Verwendung von Materialkomponenten ...
- Verwenden Sie Aluminium oder ein anderes geeignetes Material für die Gehäuse von Teilen.
Randbedingungen
Wärmeübertragungs-Randbedingungen sollten immer angewendet werden, wenn das Ziel ist, die Temperaturverteilung zu kennen. (Dies kann weggelassen werden, wenn das Ziel nur ist, die Strömung zu ermitteln.) An einer Stelle auf dem Modell muss eine Temperatur zugewiesen werden. Da es in einem geschlossenen Gerät keinen Einlass gibt, weisen Sie eine Temperatur mit einer der folgenden Methoden zu:
- Temperatur-Randbedingung an einer Außenfläche
- Wenden Sie bei wärmeabgebenden Komponenten eine Gesamtwärmeerzeugungs-Randbedingung an. Beachten Sie, dass die Energie gleichmäßig im gesamten Raum verteilt wird.
- Zur Simulation der Wärmeübertragung an die Umgebung wenden Sie eine Wärmeübergangskoeffizienten-Randbedingung an den Außenflächen an. Der Wert hängt von der Luft ab, die das physische Gerät umgibt:
- Wenn die Luft steht, verwenden Sie den Wert 5 W/m²K.
- Wenn die Luft in Bewegung ist, verwenden Sie den Wert 20 W/m²K.
- Verwenden Sie Referenztemperatur = Umgebungstemperatur.
Netz
Eine grundlegende Richtlinie für ein qualitativ hochwertiges Analysemodell ist, dass die Netzverteilung ausreicht, um die Strömungs- und Temperaturgradienten effizient zu lösen. In Bereichen, in denen die Strömung zirkuliert oder große Gradienten aufweist (z. B. Strudel, Wirbel und Trennungsbereiche), ist ein feineres Netz erforderlich.
Bei den meisten Modellen können Sie die automatische Größenbestimmung für die Netzverteilung verwenden. Möglicherweise müssen Sie lokal das Netz auf geometrischen Objekten, die sehr detailliert sind, verfeinern. Weitere Informationen über die automatische Netzgrößenbestimmung und Modellvorbereitung...
In einigen Fällen kann es erforderlich sein, die Mindest-Spaltverfeinerungslänge anzupassen, um ihre Auswirkung auf die Netzanzahl zu reduzieren.
So verfeinern Sie das Netz lokal in Strömungsbereichen mit hohem Gradienten
- Nehmen Sie eine Anpassung der Netzverteilung auf geometrischen Volumen und Flächen vor.
- Wenn keine entsprechenden geometrischen Elemente in einem bestimmten Bereich vorhanden sind, erstellen Sie einen Netzverfeinerungsbereich:
- Fügen Sie ein oder mehrere Volumen im CAD-Modell hinzu.
- Erstellen Sie einen Verfeinerungsbereich aus der Vernetzungsaufgabe.
Wird ausgeführt
Nehmen Sie auf der Registerkarte "Physik" des Dialogfelds "Start" folgende Einstellungen vor:
- Strömung = Ein
- Wärmeübertragung = Ein
- Automatisch erzwungene Konvektion = Ein
- Turbulenz:
- Die meisten Strömungsanalysen mit erzwungener Konvektion haben es mit turbulenter Strömung zu tun. Daher wird das vorgegebene K-Epsilon-Modell empfohlen.
- Strömung in Komponenten mit einem "saugenden" Gebläse kann laminar sein. So wählen Sie Laminar im Dialogfeld "Turbulenz" aus:
- Öffnen Sie das Dialogfeld Start, klicken Sie auf die Registerkarte Physik, und klicken Sie auf die Schaltfläche Turbulenz. Wählen Sie Laminar aus.
Autodesk Simulation CFD beendet die Analyse entweder, nachdem die festgelegte Anzahl von Iterationen durchgeführt wurde, oder wenn die Lösung konvergiert, je nachdem, welche Bedingung früher erfüllt ist. Um sicherzustellen, dass die Analyse nicht vor dem Konvergieren beendet wird, legen Sie für Auszuführende Iterationen den Wert 500 fest. Die meisten Analysen konvergieren nach 200 bis 300 Iterationen. 500 Iterationen sollten also ausreichend Spielraum bieten.
Ergebnisextraktion
Strömungsverteilung
Komponententemperaturen:

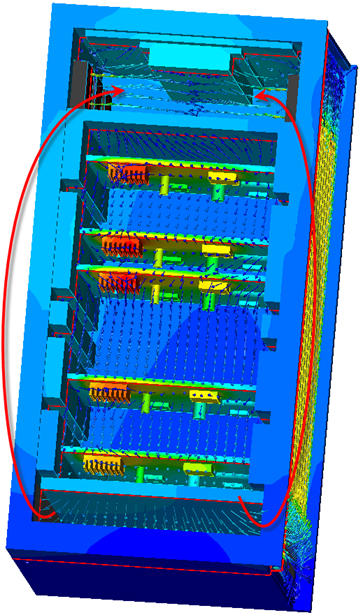

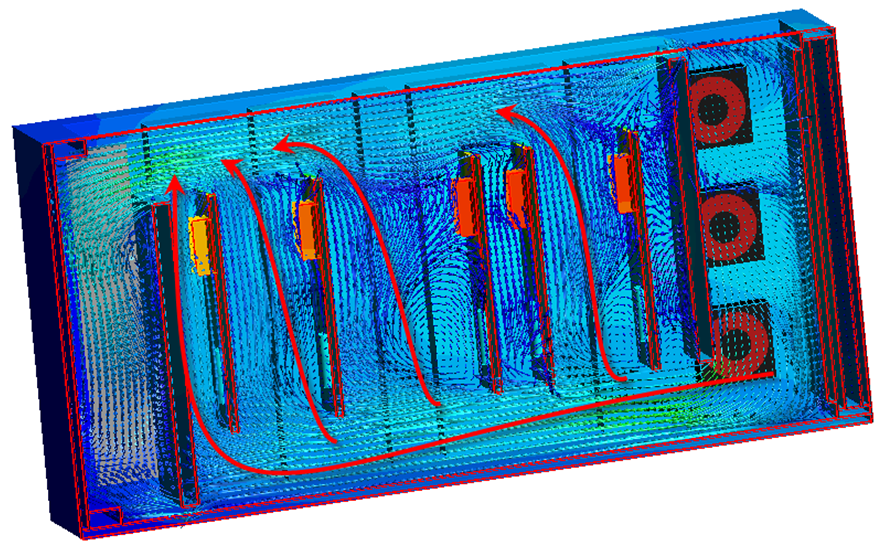

- Verwenden Sie Ergebnisebenen und Iso-Flächen zum Visualisieren der Strömung in und um die Vorrichtung.
- Verwenden Sie Partikelspuren zur Visualisierung der Luftbewegung.
- Zeigen Sie die Temperatur direkt auf den Teilen an und verwenden Sie Ergebnisteile, quantitative Temperaturdaten zu extrahieren.
- Verwenden Sie das Entscheidungscenter zum Vergleichen von Ergebnissen aus mehreren Szenarios. Speichern Sie Zusammenfassungsbilder, erstellen Sie Zusammenfassungselemente, und überprüfen Sie die Ergebnisse in der Tabelle Kritische Werte.
Für allgemeinere Informationen verwenden Sie die umfangreiche Sammlung von Werkzeugen zur Ergebnisvisualisierung, um Strömungs- und Wärmeergebnisse zu extrahieren.
Fehlerbeseitigung

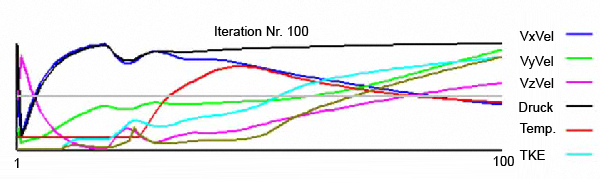

Oszillierende Konvergenz, wie im "Sägezahn"-Konvergenz-Plot veranschaulicht, ist ein Problem, das gelegentlich bei der Definition interner Lüfter anhand einer Lüfterkennlinie auftritt:
Dieser Fehler wird verursacht, wenn der Betriebspunkt des Systems zwischen zwei Iterationen stark variiert und der Betriebspunkt auf der Lüfterkennlinie dabei ebenfalls variiert. Der Schnittpunkt der Lüfterkennlinie mit der Systemkennlinie ist die Betriebskennlinie des Lüfters. Wenn sich die Lösung zwischen zwei Iterationen zu schnell ändert, erzeugt dieser Punkt eine wiederholte Überlänge/Unterlänge, was zum "Sägezahn"-Konvergenz-Plot führt.
So beheben Sie dieses Problem
- Klicken Sie auf der Registerkarte Steuerung im Dialogfeld Start auf die Schaltfläche Lösungssteuerung.
- Deaktivieren Sie das Kontrollkästchen Aktivieren im Bereich Intelligente Lösungssteuerung.
- Ziehen Sie die Schieberegler Geschwindigkeiten und Druck von 0.5 auf 0.2.
- Aktivieren Sie das Kontrollkästchen Aktivieren im Bereich Intelligente Lösungssteuerung erneut. Klicken Sie auf OK.
- Setzen Sie die Analyse fort.
Diese Änderung verringert die Lösung der Geschwindigkeits- und Druckvariablen und verhindert, dass der Betriebspunkt zu stark variiert:
Folgendes vermeiden
- Schließen Sie keine geometrischen Details ein, die für die Strömung und Wärmeübertragung irrelevant sind. Entfernen Sie Details, wie z. B. Blech Biegungen, Schrauben und Drähte.
- Strömung und Wärmeübertragung können gleichzeitig gelöst werden, dies dauert aber in der Regel länger als hintereinander (entweder manuell oder mit automatisch erzwungener Konvektion).
- Strömung und Wärmeübertragung zusammen zu lösen, ist nur dann erforderlich, wenn die Lufteigenschaften mit der Temperatur variieren.
