In diesem Schritt weisen Sie dem internen Strömungsvolumen Luft zu.

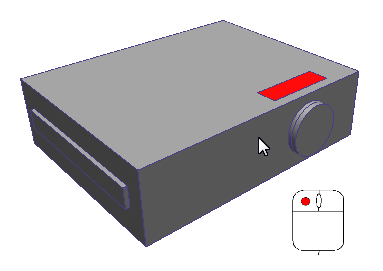

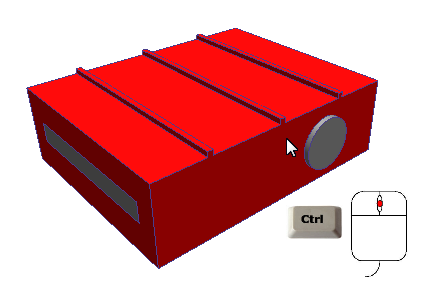

1. Blenden Sie das Gehäuse aus, indem Sie die STRG-Taste gedrückt halten und mit der mittleren Maustaste darauf klicken:
2. Wählen Sie das Strömungsvolumen aus, indem Sie mit der linken Maustaste darauf klicken:
3. Klicken Sie in der kontextabhängigen Gruppe Materialien auf Bearbeiten:

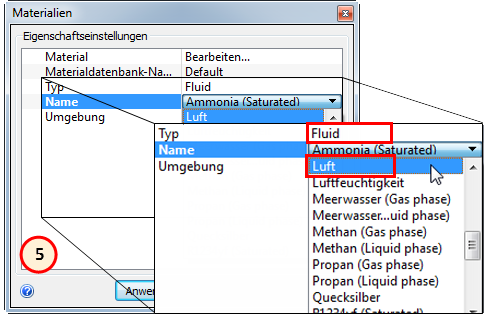

4. Stellen Sie sicher, dass im Schnellbearbeitungs-Dialogfeld der Typ auf Fluid gesetzt und Name als Luft angegeben ist.
5. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

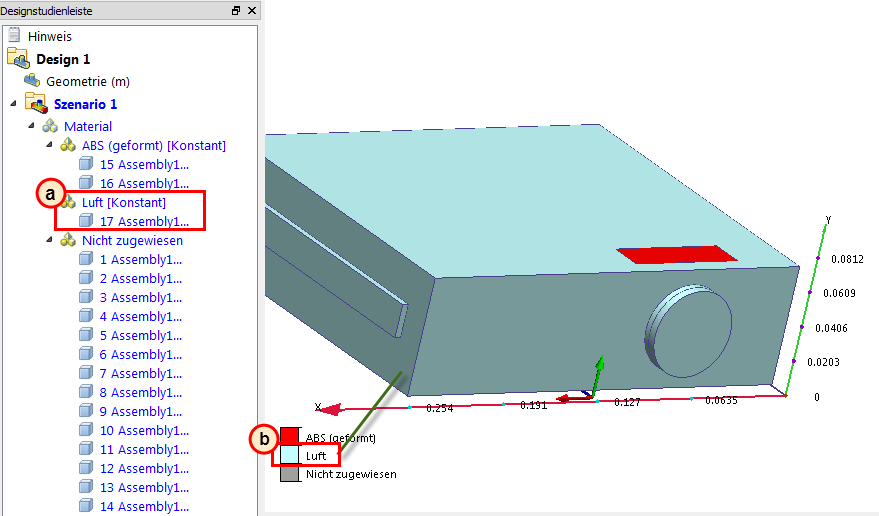

6. In der Designstudienleiste können Sie anhand der Teilfarbe überprüfen, ob das Material Luft korrekt zugewiesen wurde:
- a. Überprüfen Sie in der Designstudienleiste, ob die Materialzuweisung für Luft korrekt ist.
- b. Das interne Luftteil muss dieselbe Farbe wie die Luftfarbe in der Legende haben.
