In diesem Schritt wenden wir eine Wärmedissipation auf den großen Chip an. Der Kühlkörper ist an diesem Chip befestigt.

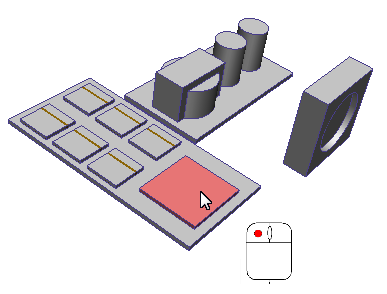

1. Wählen Sie den großen Chip aus, indem Sie mit der linken Maustaste darauf klicken. Um ihn anzuzeigen, blenden Sie den Kühlkörper aus, indem Sie bei gedrückter STRG-Taste mit der mittleren Maustaste klicken.

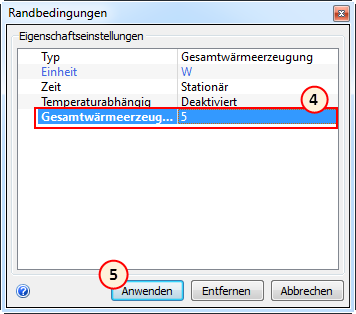

2. Klicken Sie auf Bearbeiten in der kontextabhängigen Gruppe Randbedingungen:
3. Stellen Sie sicher, dass der Typ Gesamtwärmeerzeugung ist und die Einheit auf W (Watt) eingestellt ist.
4. Geben Sie 5 in die Zeile Gesamtwärmeerzeugung ein.
5. Klicken Sie auf Anwenden.
So sollte das Ergebnis aussehen...

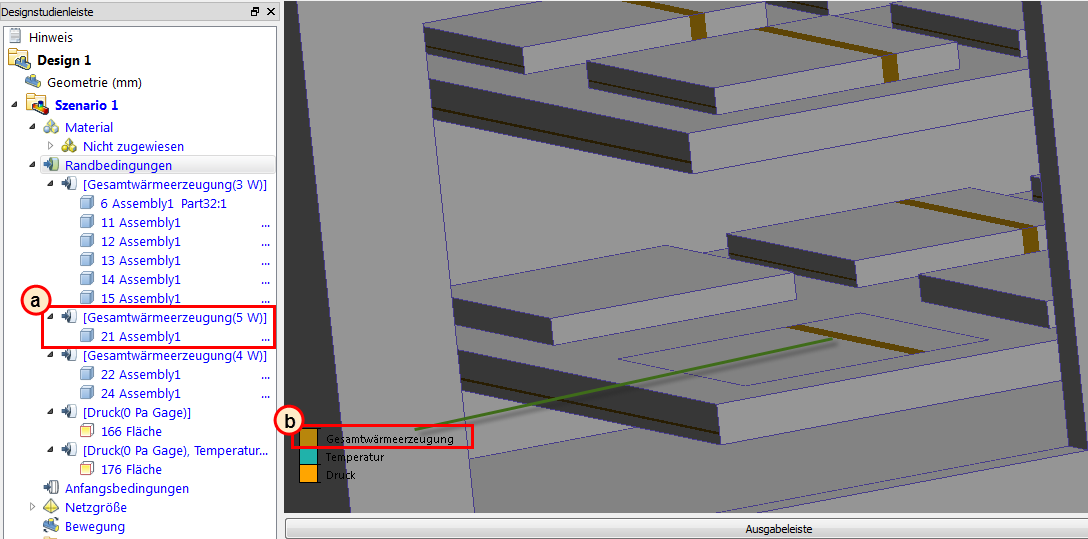

6. Um zu überprüfen, ob die Randbedingung korrekt auf den Chip angewendet wurde, überprüfen Sie die Designstudienleiste und den Farbstreifen auf dem großen Chip.
- a. In der Designstudienleiste sollte die Bedingung Gesamtwärmeerzeugung aufgelistet sein und den Wert 5 W haben.
- b. Auf den Flächen des großen Chips muss ein Farbstreifen vorhanden sein, der der Gesamtwärmeerzeugung in der Legende entspricht.
