Anforderungen an das CAD-Modell
Die Basis einer effektiven Simulation ist die CAD-Modellintegrität sowie die korrekte Erstellung der Strömungsbereiche. Der erste Schritt ist die Erstellung des Modells für die Strömungsanalyse. Dieser Schritt umfasst die Modellierung der Strömungsgeometrie und die Optimierung des Modells, um dieses dann simulieren zu können.
Optimierung des Modells für die Simulation
Das Problem
- Produktionsebenen-Geometrie kann Lücken, Interferenzen, Befestigungselemente und sehr kleine Features aufweisen.
- Diese Features sind oft für den Herstellungsprozess erforderlich, können die Simulation jedoch unnötig komplex machen.
Die Lösung
- Um Zeit und Computerressourcen einzusparen, entfernen Sie diese Features, wenn sie so klein sind, dass sie sich nicht auf die Simulationsergebnisse auswirken.
- Bei größeren Baugruppen sollte in Betracht gezogen werden, nur die kritischen Bereiche des Designs zu analysieren. Dadurch kann der Analysevorgang beschleunigt werden.
- Es kann unter Umständen sinnvoll sein, eine neue, einfachere Version eines Designs zu erstellen, das sich auf wichtige Bereiche konzentriert, die untersucht werden sollen.
Stets erforderliche Schritte zur Vorbereitung der Geometrie:
- Beseitigen von Lücken, die die Hohlraumfüllung verhindern. Hierzu gehören Zwischenräume zwischen Teilen, Aussparungen in Blechen und Löcher für Befestigungselemente.
- Entfernen von Befestigungselementen, die sich nicht auf die Strömung oder Wärmeübertragung auswirken
- Reduzieren von sehr großen Baugruppen, um nur unverzichtbare Komponenten einzuschließen
- Entfernen von Interferenzen. Beispiele enthalten Presspassungen und ungeeignete Gegenstücke.
Schritte zur Verkürzung der Analysezeit:
- Entfernen sehr kleiner Features, die sich nicht auf die Analyseergebnisse auswirken. Zu diesen Features gehören:
- Kleine Ausrundungen
- Kerben
- Sehr kleine Teile
- Füllen kleiner Lücken im Strömungsbereich, die nicht wichtig sind
Beispiele
Die folgenden Beispiele zeigen geometrische Änderungen, die die Produktionsgeometrie für die Simulation vorbereiten. Durch Entfernen von überflüssigen Elementen wie Interferenzen, Lücken, Befestigungselementen und kleinen Details können die Simulationszeit und -komplexität für diese Modelle erheblich reduziert werden.
|
Produktion |
Simulation |
|

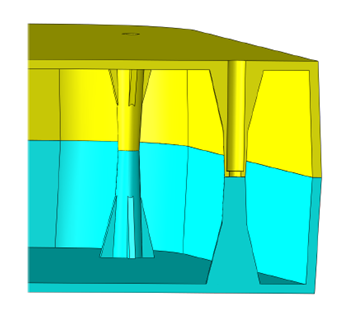

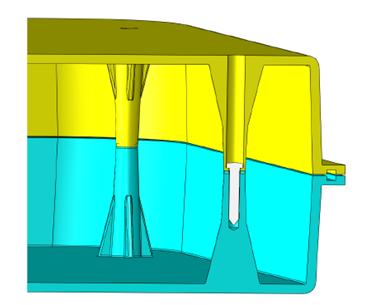

Anmerkung: Die Interferenzen, Befestigungselemente, kleinen Lücken und sehr kleinen Rundungen wurden entfernt.
|
|
|

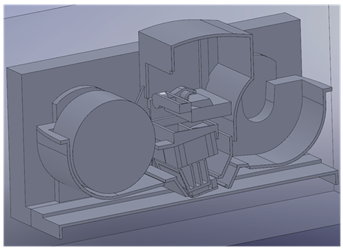

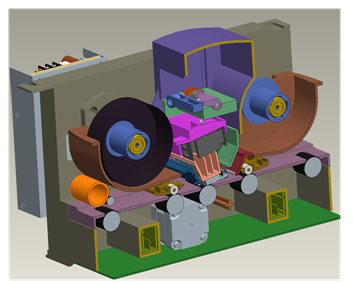

Anmerkung: Zusätzlich zu den Interferenzen, Befestigungselementen, kleinen Lücken und sehr kleinen Rundungen wurden mehrere Komponenten entfernt, die für die Analyse nicht wichtig sind.
|
|
|

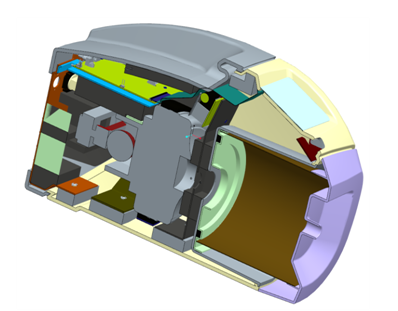

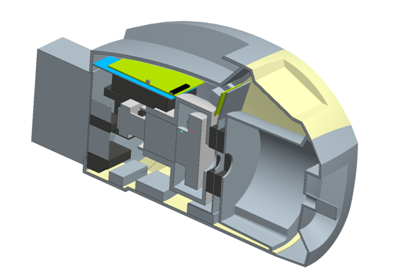

Anmerkung: Zusätzlich zu den Interferenzen, Befestigungselementen, kleinen Lücken und sehr kleinen Rundungen wurden mehrere Komponenten entfernt, die für die Analyse nicht wichtig sind.
|
