CAD-Objektgruppen sind Bauteile oder Flächen und werden in der CAD-Anwendung über ein Dialogfeld erstellt, das mit der Autodesk Simulation CFD-Verbindung installiert wird. Sie bieten eine bequeme Automatisierung der Zuweisung von Einstellungen und der Erstellung der Designstudie. Nach dem Start des Modells in Autodesk Simulation CFD werden zu dem Szenario CAD-Objektgruppen hinzugefügt und in dem Gruppen-Zweig in der Designstudienleiste als Autodesk Simulation CFD-Gruppen angezeigt.
CAD-Objektgruppen sind wichtig für die Automatisierung:
- Der vielseitigste Regeltyp, die Gruppenregel, weist eine Autodesk Simulation CFD-Einstellung (z. B. eine Randbedingung oder Material) zu Objekten in einer CAD-Objektgruppe zu. Gruppenregeln sind eng mit den CAD-Objektgruppen verbunden, um automatisch Einstellungen anzuwenden, wenn Autodesk Simulation CFD gestartet wird.
- Ein wichtiger Teil des Designstudien-Einrichtung-Prozesses ist das Zuweisen von Objekten aus dem CAD-Modell zu Autodesk Simulation CFD-Einstellungen. Indem Sie die einzelnen Einstellungen in der Designstudie zu einer CAD-Objektgruppe zuweisen, werden beim Start der Designstudie Einstellungen automatisch zu CAD-Objekten zugewiesen, die in der Gruppe enthalten sind.
So erstellen Sie eine CAD-Objektgruppe

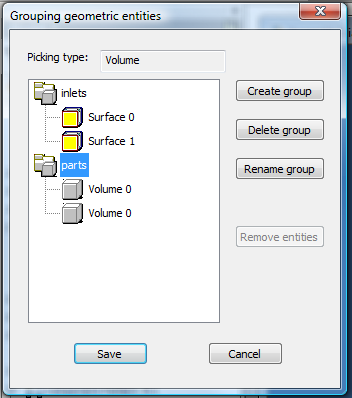

- Klicken Sie in CAD auf das Symbol oder den Befehl zum Öffnen des Gruppendialogfelds Autodesk Simulation CFD.
- Klicken Sie auf Gruppe erstellen.
- Legen Sie für die Auswahl Volumen oder Flächen fest.
- Geben Sie einen Gruppennamen ein. (Verwenden Sie einen beschreibenden Namen, da dieser Name in Autodesk Simulation CFD angezeigt wird.)
- Markieren Sie den Namen und wählen Sie Objekte.
Ein Beispiel für die Verwendung der CAD-Objektgruppen ...
CAD-Objektgruppen = Autodesk Simulation CFD-Gruppen
Wenn das Modell in Autodesk Simulation CFD gestartet wird, werden CAD-Objektgruppen und deren Inhalt in dem Gruppen-Zweig der Designstudienleiste aufgeführt. Sie verhalten sich wie herkömmliche Gruppen und können nach Bedarf geändert werden.
Wenn Elemente aus einer CAD-Objektgruppe im CAD-Modell hinzugefügt oder entfernt werden, nachdem das Modell in Autodesk Simulation CFD gestartet wurde, wird die Gruppe in Autodesk Simulation CFD automatisch beim nächsten Starten des Modells aktualisiert. So deaktivieren Sie die automatische Aktualisierung der Gruppe
- Klicken Sie mit der rechten Maustaste auf den Gruppennamen in der Designstudienleiste.
- Deaktivieren Sie das Kontrollkästchen Aktualisieren beim Start aus CAD-Anwendung
