Arbeitsablauf für Vorlagen

Mit dem Vorlagen-Manager können Sie Vorlagen erstellen, bearbeiten und anwenden.

Um den Vorlagen-Manager zu öffnen, klicken Sie auf Konfiguration (Registerkarte) > Designstudienwerkzeuge (Fenster) > Vorlagen.

So erstellen Sie eine Vorlage

Vorlagen können anhand von zwei Methoden erstellt werden:

• Aus einem vorhandenen Design:
  1. Erstellen Sie eine Designstudie, und weisen Sie Einstellungen zu.
  2. Klicken Sie mit der rechten Maustaste auf den Zweig Design, und wählen Sie Einstellungen als Vorlage speichern... aus.
  3. Klicken Sie im Vorlagen-Manager auf Speichern unter..., und geben Sie einen Namen in das Dialogfeld Durchsuchen ein.
• Mit dem Vorlagen-Manager:
  1. Öffnen Sie den Vorlagen-Manager, und klicken Sie auf Erstellen....
  2. Geben Sie einen Namen in das Dialogfeld Durchsuchen ein.
  3. Wählen Sie die neue Vorlage in der Liste Verfügbare Vorlagen aus.
  4. Um Einstellungen zu erstellen, klicken Sie mit der rechten Maustaste auf den Zweig Szenario und wählen einen Eintrag aus der Liste aus.
  5. Um Umgebungsbedingungen und die Variabilität festzulegen, klicken Sie mit der rechten Maustaste auf den entsprechenden Materialnamen und klicken auf Umgebung.
  6. Klicken Sie auf die Schaltfläche Speichern, um den Vorgang zu beenden.

Beispiel für die Vorlagenerstellung...

So bearbeiten Sie eine Vorlage

Vorlagen werden im Vorlagen-Manager bearbeitet.

1. Öffnen Sie den Vorlagen-Manager.
2. Wählen Sie die Vorlage im Abschnitt Vorlagenliste aus.
3. Um eine Einstellung hinzuzufügen, klicken Sie mit der rechten Maustaste auf den Zweig Szenario und wählen Randbedingung hinzufügen... oder Material hinzufügen... aus.
4. Um eine Einstellung zu ändern, klicken Sie mit der rechten Maustaste und klicken auf Bearbeiten....
5. Um eine Einstellung zu löschen, klicken Sie mit der rechten Maustaste und klicken auf Entfernen.

So wenden Sie eine Vorlage an

Eine Vorlage wird auf der Designstudienleiste auf ein Design angewendet.

1. Klicken Sie mit der rechten Maustaste auf den Zweig Design, und wählen Sie Vorlage anwenden... aus. (Sie können stattdessen auch den Vorlagen-Manager öffnen.)
2. Wählen Sie die Vorlage in der Liste Verfügbare Vorlagen aus.
3. Klicken Sie auf Anwenden.

Anmerkung: Wenn eine Vorlage angewendet wird, werden alle im Design vorhandenen Szenarios auf die in der Vorlage vorhandenen zurückgesetzt.

So weisen Sie Einstellungen zu

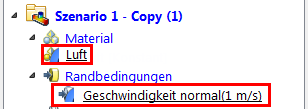

Nach erfolgter Anwendung einer Vorlage weist die Designstudienleiste Einstellungen auf. Diese Einstellungen müssen dem Modell zugeordnet werden.

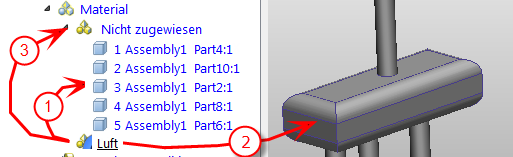

• Führen Sie einen der folgenden Schritte aus, um ein Material zuzuweisen:
  1. Ziehen Sie das Material auf den Zweig Teil auf der Designstudienleiste.
  2. Ziehen Sie das Material auf das Teil im Modell.
  3. Ziehen Sie das Material auf den Zweig eines anderen Materials (oder auf Nicht zugewiesen). Hierdurch wird das Material allen untergeordneten Teilen zugewiesen.

Beispiel für die Anwendung von Materialien...

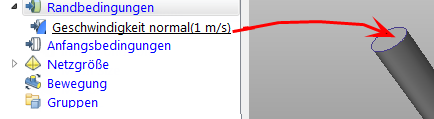

• Um eine Randbedingung zuzuweisen, ziehen Sie die Bedingung auf das Teil oder die Fläche:

Anmerkung: Einstellungen können mehrmals angewendet werden.

Beispiel für die Anwendung von Randbedingungen...
