Los tipos de línea son patrones repetidos de trazos, puntos y espacios en blanco que aparecen en una línea o una curva. Se asignan tipos de línea a objetos, bien por capa o bien especificando el tipo de línea de manera explícita, independientemente de las capas.
Todos los objetos se crean con el tipo de línea actual, que se muestra en la paleta Propiedades y la ficha Inicio, en el grupo Propiedades de la cinta de opciones cuando no hay ningún objeto seleccionado.
- Si el tipo de línea actual está definido como PORCAPA, los objetos se crearán con el tipo de línea asignado a la capa actual.
- Si el tipo de línea actual está definido como PORBLOQUE, los objetos se crearán con el tipo de línea Continuous, un tipo de línea sólido sin espacios incrustados, hasta que los objetos se combinen en una definición de bloque. Cuando el bloque se inserte en el dibujo, mostrará el tipo de línea actual de esos objetos.
- Si el tipo de línea actual se ha definido explícitamente, por ejemplo para ACAD_ISO02W100, los objetos se crearán con dicho tipo de línea independientemente de cuál sea la capa actual.
- El tipo de línea CONTINUOUS muestra una línea continua.
Algunas definiciones de tipo de línea incluyen texto y símbolos.
Carga de tipos de línea
Antes de poder utilizar distintos tipos de línea, debe cargarlos desde un archivo de definición de tipo de línea (LIN) mediante el Administrador de tipos de línea (comando TIPOLIN) o el Administrador de propiedades de capa, columna Tipo de línea. Una vez que se ha cargado el tipo de línea y se ha guardado el dibujo, la definición de tipo de línea se almacena en el dibujo.
Hay disponibles dos archivos de definición de tipo de línea: acad.lin para unidades imperiales y acadiso.lin para unidades métricas. Los tipos de línea ACAD_ISO se pueden trazar con la opción de grosor de plumilla ISO.
Puede eliminar definiciones de tipo de línea sin referencia de un dibujo con el comando LIMPIA o eliminando tipos de línea sin referencia en el Administrador de tipos de línea. Los tipos de línea PORBLOQUE, PORCAPA y CONTINUOUS no se pueden eliminar.
Control de la escala del tipo de línea
Puede controlar la escala de tipo de línea tanto globalmente para todos los objetos como explícitamente para cada objeto.
- El factor de escala global controla globalmente la escala de tipo de línea para los objetos nuevos y existentes. Se puede acceder al mismo desde el Administrador de tipos de línea, botón Mostrar detalles.
- La escala del objeto actual, también denominado escala de tipo de línea, controla la escala de tipo de línea para objetos nuevos y se puede definir explícitamente para objetos existentes. Se puede acceder desde la paleta Propiedades, así como desde el Administrador de tipos de línea.
La escala del objeto actual se multiplica por el factor de escala global para obtener la escala de tipo de línea mostrada.
En una presentación, por defecto, la escala de tipo de línea en diferentes ventanas gráficas de presentación se basa automáticamente en las unidades de espacio papel, independientemente de la ampliación de los objetos. Si crea una nueva ventana gráfica de presentación, utilice REGENT para actualizar la visualización de la escala de tipo de línea.
- Por defecto, las escalas de tipo de línea global e individual se establecen en 1.00. Cuanto menor sea el factor de escala, mayor será el número de repeticiones del patrón que se creen por unidad de dibujo. Por ejemplo, con un factor de 0.5, se visualizarán dos repeticiones del patrón de definición del tipo de línea por cada unidad de dibujo 1.
- En la mayoría de los casos, debería dejar el factor de escala global definido en 1.00
- Estos tipos de línea no se deben confundir con los tipos de línea de hardware proporcionados por algunos trazadores. Los dos tipos de línea a trazos producen resultados similares. Sin embargo, no deben utilizarse ambos tipos al mismo tiempo, ya que los resultados pueden ser imprevisibles.
Visualización de tipos de líneas en polilíneas y segmentos cortos

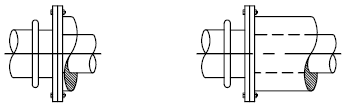

Es posible centrar el patrón de tipo de línea de cada segmento de una polilínea y controlar la forma en que se visualiza el tipo de línea en los segmentos cortos. Si una línea es tan corta que no puede contener ni una sola secuencia de trazos, el resultado es una línea continua entre los extremos, como se muestra a continuación.
Es posible adaptar segmentos cortos utilizando un valor menor en las escalas individuales del tipo de línea.

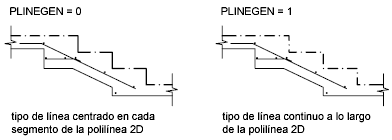

Por lo que se refiere a las polilíneas, el patrón de un tipo de línea puede ir centrado en cada segmento o continuo al cruzar los vértices a lo largo de toda la polilínea. Para establecer uno u otro, asigne un valor a la variable de sistema PLINEGEN.
