POLISOLIDO (comando)

Crea sólidos semejantes a muros 3D.

Find

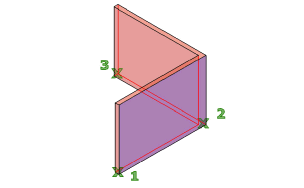

Puede crear muros con segmentos rectos o curvos de altura y grosor constantes.

Mediante el comando POLISOLIDO es posible convertir una línea, polilínea 2D, arco o círculo existentes en un sólido con un perfil rectangular. Un polisólido puede tener segmentos curvados, pero el perfil es siempre rectangular por defecto.

Con el comando POLISOLIDO se puede dibujar un sólido igual que se dibujaría una polilínea. La variable del sistema PSOLWIDTH establece la anchura por defecto del sólido. La variable del sistema PSOLHEIGHT establece la altura por defecto del sólido.

Se muestran las siguientes solicitudes.

Punto inicial

Permite especificar un punto inicial para un segmento de polisólido.

Objeto

Especifica un objeto para convertir en sólido. Se pueden convertir los elementos siguientes:

  • Línea
  • Arco
  • Polilínea 2D
  • Círculo

aLtura

Especifica la altura del sólido. La altura por defecto se define en el parámetro actual de PSOLHEIGHT.

Grosor

Especifica la anchura del sólido. La anchura por defecto se define en el parámetro actual de PSOLWIDTH.

Justificar

Establece la anchura y la altura del sólido para que se justifique a la izquierda, la derecha o el centro al definir el perfil con el comando. La justificación se basa en la dirección inicial del primer segmento del perfil.

Punto siguiente

Permite especificar el siguiente punto del perfil de polisólido.

Arco

Añade un segmento de arco al sólido. La dirección inicial por defecto del arco es tangente al último segmento dibujado. Se puede precisar una dirección inicial distinta de la opción Dirección.

Cerrar

Cierra el sólido mediante la creación de un segmento lineal o de arco desde el último vértice hasta el inicio del sólido.

Dirección

Permite especificar el segmento de arco estableciendo una dirección de tangente inicial y un punto final.

Línea

Sale de la solicitud de arco y dibuja segmentos de línea recta.

Segundo punto

Precisa el segundo punto y punto final de un segmento de arco de tres puntos.

Deshacer

Elimina el segmento de arco más reciente añadido al sólido.

Cerrar

Cierra el polisólido mediante la creación de un segmento de arco o línea desde el último punto especificado hasta el punto inicial del sólido. Se deben especificar al menos tres puntos para utilizar esta opción.

Deshacer

Elimina el segmento más reciente añadido al sólido.
