PLANOSECCION (comando)

Crea un objeto de sección que actúa como plano de corte a través de objetos 3D.

Find

Los objetos de plano de sección crean secciones de sólidos 3D, superficies y mallas. Utilice la sección automática con objetos de plano de sección para analizar un modelo y guarde las secciones como bloques para su uso en presentaciones.

Lista de opciones

Se muestran las siguientes opciones.

Cara o punto para ubicar la línea de sección

Especifica una cara para establecer el plano del objeto de sección.

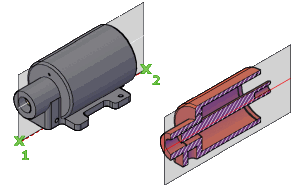

También puede seleccionar un punto de la pantalla que no esté en una cara para crear un objeto de sección que sea independiente del sólido o la superficie. El primer punto establece un punto alrededor del cual gira el objeto de sección.

• Punto a atravesar. Establece un segundo punto que define el plano del objeto de sección.

Dibujar sección

Define el objeto de sección mediante varios puntos para crear una línea de sección con recodos.

Esta opción crea un objeto de sección en el estado Contorno de sección con la sección automática desactivada.

Ortogonal

Alinea el objeto de sección con una orientación ortogonal relativa al SCP.

Un objeto de sección que contiene todos los objetos 3D se crea con la orientación especificada correspondiente al SCP (no a la vista actual). Esta opción crea un objeto de sección en el estado Contorno de sección con la sección automática activada.

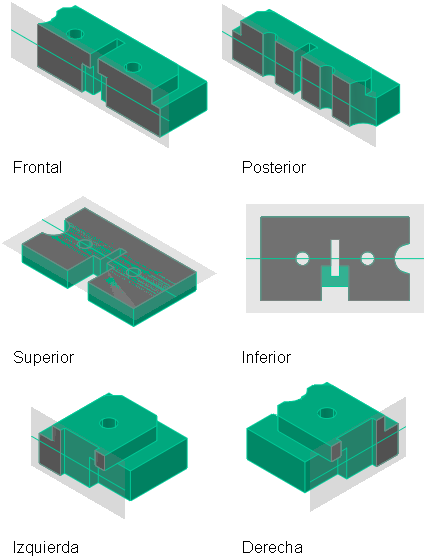

• Alinear sección con. Establece la posición del objeto de sección que debe alinearse con una de las siguientes orientaciones del SCP (especificada por el usuario):
  • Frontal
  • Detrás
  • Superior
  • Inferior
  • Izquierdo
  • Derecho
