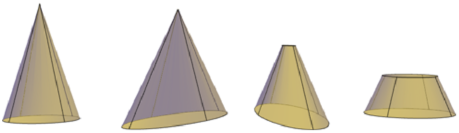

Cree un cono en punta o un tronco de cono con una base circular o elíptica.
Por defecto, la base del cono yace sobre el plano XY del SCP actual. La altura del cono es paralela al eje Z.
Opciones de creación de conos
Utilice las siguientes opciones para determinar el tamaño y la rotación de los conos que cree:
- Establezca la altura y la orientación. Utilice la opción Punto final de eje del comando CONO. Utilice la opción Radio superior para indicar que el punto final del eje será el punto del cono o el centro de la cara superior. Este punto puede estar situado en cualquier lugar del espacio 3D.
- Cree un tronco de cono. Utilice la opción Radio superior del comando CONO para crear un tronco de cono que se incline hacia una cara elíptica o plana.
La herramienta Tronco también está disponible en la ficha Modelado de la paleta de herramientas. También es posible utilizar pinzamientos para modificar la punta de un cono y convertirlo en una superficie plana.
- Especifique la circunferencia y el plano de la base. La opción 3P (Tres puntos) del comando CONO define el tamaño y el plano de la base del cono en cualquier ubicación del espacio 3D.
- Defina el ángulo de inclinación. Para crear un sólido cónico que requiera un ángulo específico para definir sus lados, dibuje un círculo 2D. A continuación, utilice EXTRUSION y la opción Ángulo de inclinación para inclinar el círculo con un ángulo determinado a lo largo del eje Z. No obstante, con este método lo que se crea es un sólido extruido, no una auténtica primitiva de cono sólido.
