Procedimiento para publicar dibujos del proyecto

Trazado de dibujos

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Find
2. En el Gestor de proyectos, haga clic en la flecha de la herramienta Publicar/trazar y seleccione Trazar proyecto.
3. Seleccione uno o más proyectos que desee trazar.
   Nota: También se pueden seleccionar los dibujos o las carpetas en el Gestor de proyectos, pulsar el botón derecho y seleccionar Publicar Trazar proyecto. Los dibujos seleccionados están preseleccionados en el cuadro de diálogo Seleccionar dibujos que procesar.
4. Haga clic en Aceptar.
5. En el cuadro de diálogo Opciones y orden de trazado por lotes, seleccione la ficha de diseño que desee trazar.
6. Seleccione el dispositivo de salida.

   • Usar configuración de trazado (.pc3): seleccione esta opción para utilizar un archivo de configuración de trazador existente (.pc3) e introduzca el nombre del archivo o haga clic en Examinar para seleccionarlo.

     Un archivo de configuración de trazador contiene información como, por ejemplo, el controlador y el modelo del dispositivo, el puerto de salida al que se conecta el dispositivo y varios parámetros específicos del dispositivo.

   • Usar valor por defecto de la ficha presentación: seleccione esta opción para utilizar la configuración de trazador por defecto.

7. Haga clic en Modo de configuración de trazado detallada para activar o desactivar el conjunto de opciones del cuadro de diálogo de Opción de configuración de trazado detallada.
8. Haga clic en ACT o en DES.
9. Seleccione el orden de salida del trazado:

   • Aceptar: permite emitir trazados en el orden seleccionado.

   • Aceptar-Invertir: permite emitir trazados en el orden inverso.

10. Haga clic en Aceptar para guardar los dibujos abiertos.
11. Haga clic en Aceptar todo el proyecto.

Si la configuración del cajetín asigna cualquiera de los valores de TRAZAR de AutoCAD Electrical a los atributos, estos atributos se actualizarán durante el trazado. Si el atributo tiene un valor de solicitud, este valor se utilizará como prefijo.

Por ejemplo:

• El cajetín asigna PLOTDATE (formato MM:DD:AAAA) al atributo FECHA.
• El atributo FECHA tiene un valor de solicitud de "Fecha: ".
• Para un trazado creado el 1 de enero de 2013, el atributo se actualiza a "Fecha: 01/01/2013".

Publicación en PDF con hipervínculos

1. Actualice las referencias cruzadas de flecha de componentes y señales del proyecto.
2. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Find
3. En el Gestor de proyectos, haga clic en la flecha de la herramienta Publicar/trazar y seleccione Publicar en PDF/DWF/DWFx.
4. Seleccione los dibujos que desee publicar.
   Nota: También puede seleccionar una carpeta en el Gestor de proyectos, hacer clic con el botón derecho y seleccionar Publicar Publicar en PDF/DWF/DWFx. Los dibujos de la carpeta aparecen preseleccionados en el cuadro de diálogo Seleccionar dibujos que procesar.

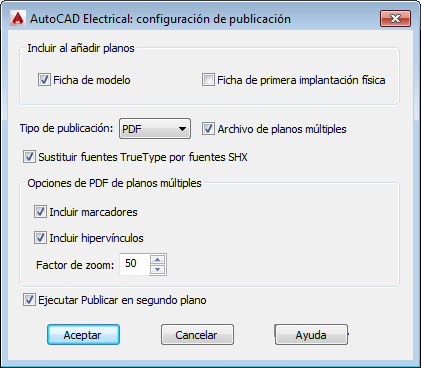

5. En el cuadro de diálogo AutoCAD Electrical: configuración de publicación, seleccione PDF como el tipo de publicación.
6. Active Archivo de planos múltiples.
7. Si lo desea, active la opción para sustituir fuentes TrueType por fuentes SHX.
   Nota: Si los dibujos utilizan fuentes de texto TrueType, podrá realizar búsquedas de texto de un archivo PDF. Los objetos de texto que utilizan fuentes SHX se trazan como gráficos y no se pueden buscar en un archivo PDF. Seleccione esta opción para sustituir fuentes TrueType por fuentes SHX en la salida PDF, de modo que el texto se pueda buscar.
8. Active Incluir marcadores.
9. Active Incluir hipervínculos.
10. Defina el factor de zoom que controla el grado de ampliación del archivo PDF en el objeto al que ha pasado. Introduzca un valor entre 1 y 100.

11. Haga clic en Aceptar.

    El cuadro de diálogo Publicar se abre con las opciones de PDF y de planos múltiples preseleccionadas.

12. Realice los ajustes necesarios.
13. Haga clic en Publicar.

Publicación en DWF

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Find
2. En el Gestor de proyectos, haga clic en la flecha de la herramienta Publicar/trazar y seleccione Publicar en PDF/DWF/DWFx.
3. Seleccione los dibujos que desee publicar en DWF.
   Nota: También puede seleccionar una carpeta en el Gestor de proyectos, hacer clic con el botón derecho y seleccionar Publicar Publicar en PDF/DWF/DWFx. Los dibujos de la carpeta aparecen preseleccionados en el cuadro de diálogo Seleccionar dibujos que procesar.
4. Seleccione las opciones de configuración de publicación.
5. Haga clic en Aceptar.
6. Haga clic en Publicar.

Publicación en la Web

Permite crear páginas Web HTML a partir de dibujos seleccionados en el proyecto activo.

1. Haga clic en la ficha Proyectogrupo Herramientas de proyectoAdministrador. Find
2. En el Gestor de proyectos, haga clic en la flecha de la herramienta Publicar/trazar y seleccione Publicar en Web.
   Nota: También puede seleccionar una carpeta en el Gestor de proyectos, hacer clic con el botón derecho y seleccionar Publicar Publicar en WEB. Los dibujos seleccionados en la carpeta aparecen preseleccionados en el cuadro de diálogo Seleccionar dibujos que procesar.
3. En el cuadro de diálogo Publicar en Web, seleccione una ubicación para almacenar los archivos de dibujo.
4. Seleccione un formato de imagen:

   • DWF: los archivos de formato Web son representaciones vectoriales de archivos de dibujo (.DWG).

     Nota: DWF es el formato de imagen recomendado, ya que admite la navegación interna en el dibujo a partir de una etiqueta de componente o una lista de descripción de componente.

   • JPEG: los archivos JPEG (Joint Photographics Experts Group) se basan en tramas. Este formato no se recomienda para archivos de gran tamaño que contengan texto.

   • PNG: los archivos PNG (Portable Network Graphics) se basan en tramas como las imágenes JPEG, pero el formato PNG ofrece una calidad de salida superior.

5. Haga clic en Aceptar.
6. Seleccione los dibujos que desee publicar en Web.
7. Haga clic en Aceptar.
8. Especifique un nombre de titular del proyecto para la página Web.
9. Especifique uno o más títulos de proyecto para la página Web.
10. Seleccione el método de salida de imágenes de dibujo en la página Web.
11. Haga clic en Aceptar.

12. Si se le solicita, introduzca un nombre de dispositivo de salida.

13. Pulse INTRO para seleccionar No como valor por defecto cuando se le solicite si desea grabar el trazado en un archivo [Sí/No]
14. Pulse INTRO para seleccionar No como valor por defecto cuando se le solicite si desea guardar los cambios en la configuración de página [Sí/No]
15. Pulse INTRO para seleccionar Sí como valor por defecto cuando se le solicite si desea continuar con el trazado [Sí/No]
