Un equipotencial formado por tres o más componentes interconectados introduce posibles elementos desconocidos en un informe de conexión desde/hasta. ¿A se conecta a B y luego el puente a C, o C se conecta a A y, a continuación, el puente a B?
Por defecto, AutoCAD Electrical realiza informes de las conexiones Desde/hasta en una única red, para ello, primero agrupa los dispositivos por códigos de posición comunes y, posteriormente, realiza un informe de las interconexiones de cada grupo. A continuación, reúne todos los grupos Posición comunes en una única conexión de cables Desde/hasta. Para las conexiones de cables que tienen el mismo grupo de Posición común (o si todos los dispositivos tienen el mismo valor de Posición o ningún valor de Posición), AutoCAD Electrical intenta ordenar las conexiones de cables por posición física en el dibujo e informa de las conexiones Desde/hasta en ese orden.
AutoCAD Electrical proporciona varios métodos para definir de forma más específica la secuencia de conexión de cables. Puede controlar la forma en que AutoCAD Electrical analiza los circuitos (por ejemplo, el orden del contenido de la tabla WFRM2ALL del archivo de base de datos inicial del proyecto) y el modo en que la información de conexión desde/hasta se vuelca en distintos informes o se anota en las representaciones de implantación de componentes físicos (mediante la herramienta Anotación de cables de implantación del armario).
Método de conexión de cables en T de ángulo
El uso de conexiones de cables en T de ángulo puede ejercer una influencia en los informes de secuencia de conexión de cables. La orientación del símbolo en T define la secuencia. Cada símbolo lleva un atributo WDWSEQ con un valor de tres dígitos que indica el orden de secuenciación de cables preferido. La sección de giro de 90 grados o recta (en función del estilo del símbolo en T de ángulo) indica el inicio de la secuencia. El giro de 45 grados es la conexión secundaria. AutoCAD Electrical genera un informe de cada conexión de cables tal y como se muestra.
Este método que afecta a la generación de informes de secuencia de conexión desde/hasta puede producir resultados inesperados cuando la orientación de varios símbolos de conexión en T de ángulo genera:
- Una configuración de conexión ilógica o imposible.
- Más de dos cables enrutados a un punto de conexión por cables en un dispositivo.
Defina el modo automático de inserción de cables en T de ángulo (en lugar de los puntos de inserción en T) en el cuadro de diálogo Propiedades
Estilos.
Método de secuenciación de conexión de cables de esquema

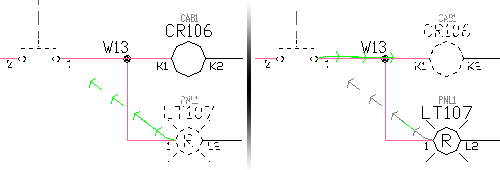

Este método implica alterar la secuencia de conexión de todos los equipotenciales que contengan tres o más componentes interconectados. AutoCAD Electrical coloca un valor de secuencia de conexión en incremento en cada punto de conexión de cables. Se guarda como un valor de datos extendidos de tres dígitos y comienza como “001” en el atributo de conexión de cables. Cuando cualquiera de los informes Desde/hasta de AutoCAD Electrical procese equipotenciales que contengan estos datos de secuenciación incrementales, las conexiones de cables Desde/hasta se ordenan según corresponda.
Método de secuencias de conexión de cables directas a borna
Este método define las secuencias de conexión de cables directas a borna adicionales. Por ejemplo, puede que un extremo de la borna del esquema esté conectado a tres dispositivos. Se puede definir una secuencia de conexión de cables específica (con el método de secuencia Conexión de cables de esquema descrito anteriormente) para imponer la generación de informes de conexión. Esta opción se limita a los informes sobre la borna como un punto de conexión común entre solo dos de los tres dispositivos. Por defecto, se indica que el tercer dispositivo se ha puenteado con uno de los otros dos dispositivos. Se pueden definir secuencias secundarias adicionales de tipo directo a borna para que el tercer dispositivo se pueda secuenciar directamente a la borna. También se pueden secuenciar directamente dos bornas. El resultado es que el informe de conexión Desde/hasta muestra los tres dispositivos unidos directamente a la borna.
Método de nivel/enrutamiento
Este método introduce la implantación física con el fin de alterar la secuencia de informes en los distintos informes Desde/hasta. A las representaciones de implantación física o diagrama de cables del armario se les asignan códigos de nivel/enrutamiento formados por una jerarquía de cuatro niveles, además de un número de secuencia. Puesto que los equipotenciales del esquema se procesan para los informes Desde/hasta, se comprueba la existencia de representaciones de implantación física que estén marcadas con valores de nivel/enrutamiento. Si se encuentra esta información de todos los dispositivos de la red que se están procesando, las conexiones de la red se ordenan por esta información de jerarquía y secuencia. El resultado es un conjunto de conexiones de informes Desde/hasta que siguen los datos de nivel/enrutamiento contenidos en el diseño.
