Las cotas pueden ser asociativas, no asociativas o descompuestas. Las cotas asociativas se adaptan a los cambios efectuados en los objetos que miden.
La asociatividad de las cotas define la relación entre los objetos geométricos y las cotas que proporcionan la distancia y los ángulos. Se proporcionan tres tipos de asociatividad entre objetos geométricos y cotas.
- Cotas asociativas . Ajustan automáticamente las ubicaciones, orientaciones y medidas cuando los objetos geométricos asociados a ellas se modifiquen. Las cotas de una presentación pueden asociarse a objetos del espacio modelo. Estos se crean cuando la variable de sistema DIMASSOC está establecida en 2.
- Cotas no asociativas . Se seleccionan y modifican con la geometría que midan. Las cotas no asociativas no cambian cuando los objetos geométricos que midan se modifiquen. Estos se crean cuando la variable de sistema DIMASSOC está establecida en 1.
- Cotas descompuestas . Incluye un conjunto de objetos independientes en lugar de un solo objeto de cota. Estos se crean cuando la variable de sistema DIMASSOC está establecida en 0.
Puede determinar si una cota es o no asociativa seleccionando la cota y realizando una de las siguientes acciones:
- Utilice la paleta Propiedades (en la versión de Windows) o el Inspector de propiedades (en equipos Mac versión) para mostrar las propiedades de la cota.
- Utilice el comando LIST para mostrar las propiedades de la cota.
- En la versión de Windows, utilice la función Selección rápida para filtrar la selección de cotas asociativas y no asociativas.
Una cota se considera parcialmente asociativa solo cuando un extremo de la cota está asociado a un objeto geométrico. Puede utilizar el comando REASOCIARCOTA para volver a asociar las cotas no asociativas.
Monitor de anotación
La asociación entre una cota y un objeto puede perderse por varios motivos. Por ejemplo:
- La asociatividad no se mantiene entre una cota y una referencia a bloque si éste se vuelve a definir de manera que la arista de la cota está asociada con desplazamientos.
- La asociatividad no se mantiene entre una cota y una vista de dibujo de documentación de modelo, cuando un evento de actualización o edición elimina la arista acotada.
Puede utilizar el monitor de anotación para realizar un seguimiento de la asociatividad de las directrices. Cuando el monitor de anotación está activado, indica cotas que han perdido la asociatividad al visualizar un distintivo en la cota.

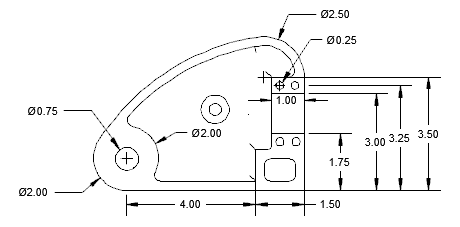

Antes de un evento de actualización

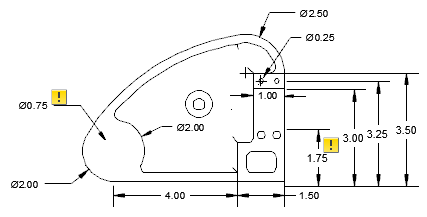

Después de un evento de actualización
Al hacer clic en un distintivo, se abre un menú que contiene las opciones específicas para la anotación disociada correspondiente. El menú de una cota que ha perdido la asociatividad proporciona acceso a los comandos REASOCIARCOTA y BORRA.
Situaciones especiales y limitaciones
Es posible que sea necesario utilizar REGENCOTA para actualizar las cotas asociativas tras encuadrar o utilizar el zoom, tras abrir un dibujo modificado con una versión anterior o tras abrir un dibujo con referencias externas previamente modificadas.
Las cotas asociativas admiten la mayoría de los tipos de objeto que normalmente se acotarían. No admiten objetos como
- Sombreados
- Imágenes
- Calcos subyacentes
- Objetos de líneas múltiples
- Sólidos 2D
- Objetos con una propiedad de grosor 3D distinta de cero
Las cotas asociadas a las vistas de dibujo del modelo pueden perder su asociatividad si se abre el dibujo y se vuelve a guardarse en una versión de AutoCAD anterior a la 2012.
