La acotación es el proceso por medio del cual se añaden anotaciones de medida a un dibujo.
Puede crear cotas para una gran variedad de tipos de objeto en muchas orientaciones. Los tipos básicos de cotas son:
- Lineal
- Radial (radio, diámetro y con recodo)
- Angular
- Coordenada
- Longitud de arco

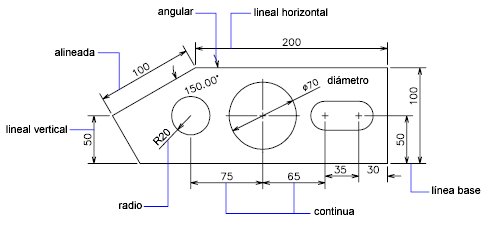

Las cotas lineales pueden ser horizontales, verticales, alineadas, giradas, de línea base o continuas (en cadena). En la ilustración se muestran algunos ejemplos.
Con más de 70 parámetros dirigidos a la acotación en el Administrador de estilos de cota, puede controlar prácticamente todos los aspectos de la apariencia de las cotas. Por ejemplo, puede definir la separación entre las líneas de referencia y el objeto que se está acotando. Todos estos parámetros se pueden guardar como uno o varios estilos de cota. Si guarda los estilos de cota en una plantilla de dibujo (dwt), estarán disponibles cada vez que se inicie un nuevo dibujo.
Para simplificar la organización de los dibujos y la atribución de escala de las cotas, se recomienda crear cotas en presentaciones en lugar del espacio modelo.
